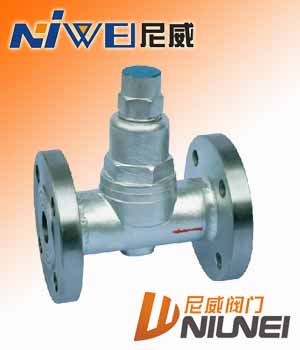

可調雙金屬片溫度調整型蒸汽疏水閥特點及性能：
1,、新型SCCV關閉系統設計,，關閉可靠，壽命*,。
2,、排放溫度可調整，有效地利用高溫凝結水中的顯熱,，節能*,。
3、排放溫度在管網運行時就可進行,，并可任意角度安裝,。
4、閥前始終存有高溫凝結水,，形成可靠的水封,，無蒸汽泄漏。
5,、抗水擊,，排空氣性能優良。
6,、動作時無噪音,，有利于保護環境。
7,、通汽初始,，閥門全部開啟，低溫冷凝水和空氣迅速排除,，大大縮短設備啟動時間,。
8、內部零件全部用不銹鋼制造,，抗腐蝕,、汽蝕。
可調雙金屬片溫度調整型蒸汽疏水閥用途：
用于蒸汽主管,、分汽缸,、蒸汽伴熱管線、散熱器、低溫加熱槽,、夾屑鍋等,。 | | | 可調雙金屬片溫度調整型蒸汽疏水閥主要外型及連接尺寸 | Main External And Connecting Dinensions
| 產品型號
Produstion Type | 公稱通徑DN（mm）
Nominal Diameter | 連接方式 | 使用壓力范圍
（Mpa） | zui高允許溫度℃
Max Vouchsafement Temperature | 調整溫度范圍℃ | 閥體材質
Material Of Body | 主要零件材質
Material For Main Parts | 外形尺寸 | | L | H1 | H2 | W | | TB6
（CS17H-16C） | 15-20
25 | 內螺紋
ZG1/2"-1" | 0.01-1.6 | 220 | 50-180 | A105
（25） | SUS（3Cr13） | 90
95 | 109 | 35 | 58 | | TB6F
（CS47H-16C） | 15-20
25
32-50 | 法蘭
Flange | 0.01-1.6 | 220 | 50-180 | A105
（25） | SUS（3Cr13） | 150
160
230 | 109 | 35 | 58 | | TB6W
（CS67H-16C） | 15-20
25 | 承插焊 | 0.01-1.6 | 220 | 50-180 | A105
（25） | SUS（3Cr13） | 90
95 | 109 | 35 | 58 | | TB11
（CS17H-16C） | 15-20
25 | 內螺
紋ZG1/2"-1" | 0.01-1.6 | 220 | 60-190 | A105
（25） | SUS（3Cr13） | 90
95 | 109 | 35 | 58 | | TB11F
（CS47H-16C） | 15-20
25
32-50 | 法蘭
Flange | 0.01-1.6 | 220 | 60-190 | A105
（25） | SUS（3Cr13） | 150
160
230 | 109 | 35 | 58 | | TB3
（CS67H-16C） | 15-20
25 | 內螺
紋ZG1/2"-1" | 0.01-1.6 | 350 | 50-190 | A105
（25） | SUS（3Cr13） | 90
95 | 85 | 23 | 54 | | TB3F
（CS47H-16C） | 15-20
25 | 法蘭
Flange | 0.01-1.6 | 350 | 50-190 | A105
（25） | SUS（3Cr13） | 150
160 | 85 | 23 | 54 | | TB3W
（CS67H-16C） | 15-20
25 | 承插焊 | 0.01-1.6 | 350 | 50-190 | A105
（25） | SUS（3Cr13） | 90
95 | 85 | 23 | 54 | | TB5
（CS17H-21C） | 15-20
25 | 內螺
紋ZG1/2"-1" | 0.01-2.1 | 350 | 50-200 | A105
（25） | SUS（3Cr13） | 90
95 | 85 | 23 | 54 | | TB5F
（CS47H-21C） | 15-20
25 | 法蘭
Flange | 0.01-2.1 | 350 | 50-200 | A105
（25） | SUS（3Cr13） | 150
160 | 85 | 23 | 54 | | TB5W
（CS67H-21C） | 15-20
25 | 承插焊 | 0.01-2.1 | 350 | 50-200 | A105
（25） | SUS（3Cr13） | 90
95 | 85 | 23 | 54 | |
