YT-3020E 自動影像測量儀-經濟型
參考價 | ¥ 45000 |
訂貨量 | ≥1臺 |
- 公司名稱 山東云唐智能科技有限公司
- 品牌 云唐
- 型號 YT-3020E
- 產地
- 廠商性質 生產廠家
- 更新時間 2025/7/11 13:37:42
- 訪問次數 15
聯系方式:朱經理13371098225 查看聯系方式
聯系我們時請說明是化工儀器網上看到的信息,,謝謝!
產地類別 | 國產 | 應用領域 | 食品/農產品 |
---|
自動影像測量儀-經濟型儀器特點:
? 三軸均采用精密型直線導軌,、精密級滾珠絲桿傳動,,噪音低振動小,動態幾何誤差變形最小,。
? 采用優質花崗巖大理石底座,、立柱,具有良好的溫度穩定性,、抗實效變形能力 ,。
? 采用花崗巖大理石工作臺,變形小,、保證高速運行的定位精度及穩態性能,。
? 有限元結構分析及優化結構設計為該系列保證了系統整體的高精度及高穩定性。
? 采用多功能集成式控制器和高性能伺服電機驅動,實現全閉環控制 ,。

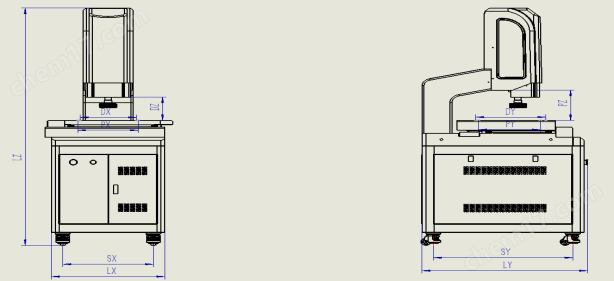

自動影像測量儀-經濟型儀器外形結構:
控制系統:
您選擇的機型規格是: 長度單位:mm
型號 | 3020E | 4030E | 5040E | 6050E |
X\Y\Z測量行程 | 300*200*200 | 400*300*200 | 500*400*200 | 600*500*200 |
工作距離 | 90mm | |||
外形尺寸Lx*Ly*Lz | 715*960*1710 | 815*1160*1710 | 915*1360*1710 | 1015*1460*1710 |
最大載荷 | 30Kg | 30Kg | 30Kg | 30Kg |
儀器重量 | 220Kg | 320Kg | 420Kg | 500Kg |
電源 | AC220V±10%, 10A, 50/60Hz | |||
測量精度 | X/Y軸:(3.0+L/200)μm,,Z軸:(5+L/200)μm | |||
重復精度 | ≤3μm | |||
計算機 | 主板B75M/CPU英特爾I3/內存8G/固態硬盤256G /金和田機箱+300電源/22"LED顯示器 | |||
Z軸光學測高 | 標配Z軸非接觸式光學測高功能 | |||
傳動絲桿 | 三軸精密型滾珠絲桿 | |||
傳動導軌 | 三軸靜音型直線導軌 | |||
伺服電機 | 三軸高性能交流伺服電機 | |||
軟件 | CNC-INS.3D多功能測量軟件 | |||
控制器 | CNC-755全閉環運動控制器 | |||
光柵尺 | 高分辨率光柵尺,分辨率0.5μm | |||
CCD相機 | 130W像素高清彩色數字CCD相機,,影像放大倍數20-180X | |||
光學鏡頭 | 慕藤光高清連續變倍鏡頭/放大倍率0.7-4.5X | |||
光源系統 | 256級程控五環八分區環形表面光源+輪廓LED冷光源 |
硬件配置:
序號 | 名稱 | 品牌產地 | 型號規格 | 數量 |
1. | 主機結構 | 山東花崗巖 | 00級花崗巖大理石底座+立柱+工作臺 | 1 |
2. | 伺服電機 | 伺峰 | 高性能伺服電機 | 3 |
3. | CCD相機 | 華睿SONY-CCD | 130W 1/2高清彩色CCD相機 | 1 |
4. | 光學鏡頭 | 萊斯 | 高清連續變倍鏡頭,,0.7-4.5X | 1 |
5. | 光柵尺 | 瀾天 | 高分辨率光柵尺,,分辨率0.5um | 3 |
6. | 傳動絲桿 | 中國臺灣LAPPING | 精密級滾珠絲桿 | 3 |
7. | 直線導軌 | 中國臺灣LAPPING | 精密級靜音型導軌 | 3 |
8. | 測量軟件 | 自研 | CNC-INS.3D多功能測量軟件 | 1 |
9. | 運動控制器 | 自研 | CNC-745四軸運動控制器 | 1 |
10. | 操作手柄 | 自研 | V-310三軸操縱手柄 | 1 |
11. | 工作臺玻璃 | 定制 | 95%高透光學玻璃 | 1 |
12. | 光學校正片 | 定制 | 光學網格玻璃 | 1 |
13. | 光源系統 | 自研 | 上光:256級程控五環八區LED冷光源,底光:平行輪廓LED底光源 | 1 |
14. | 開關電源 | 中國臺灣臺達 | 臺達/-200-24 | 1 |
15. | 電腦 | 工控 | 主板B75M/CPU英特爾I3/內存8G/固態硬盤256G /金和田機箱+300電源/22"LED顯示器 | 1 |
16. | 使用說明書 | 定制 | 專用 | 1 |
17. | 加密鎖 | 定制 | 專用 | 1 |
18. | 電腦放置桌 | 定制 | 專用 | 1 |
選配件:
名稱 | 品牌 | 型號規格 |
探針測頭 | LH-MCP | 探針組(標配φ1mmφ2mm紅寶石測針) |
測量軟件:
CNC-INS.3D是一款復合式多功能測量軟件,,研發團隊經過多年專業量測軟件的成功開發經驗,,將非接觸式激光測頭、接觸式探針測頭和光學影像結合的一款全新的復合式量測軟件,。操作簡單,、功能強大,集合了CAD導入比對,、全圖形化顯示,、快速點擊操作、即時數據比對,、報告格式多樣化,、演算法先進等多項特點,在演算法的先進和準確度上,,也一樣給予保證,。廣泛地應用于機械加工、電子,、汽車,、五金、模具,、精密制造,、塑膠橡膠品、光電,、手機,、PCB板、電子元件,、半導體,、觸控式屏幕、液晶面板,、醫療器材,、刀具、軸承,、端子等行業。
