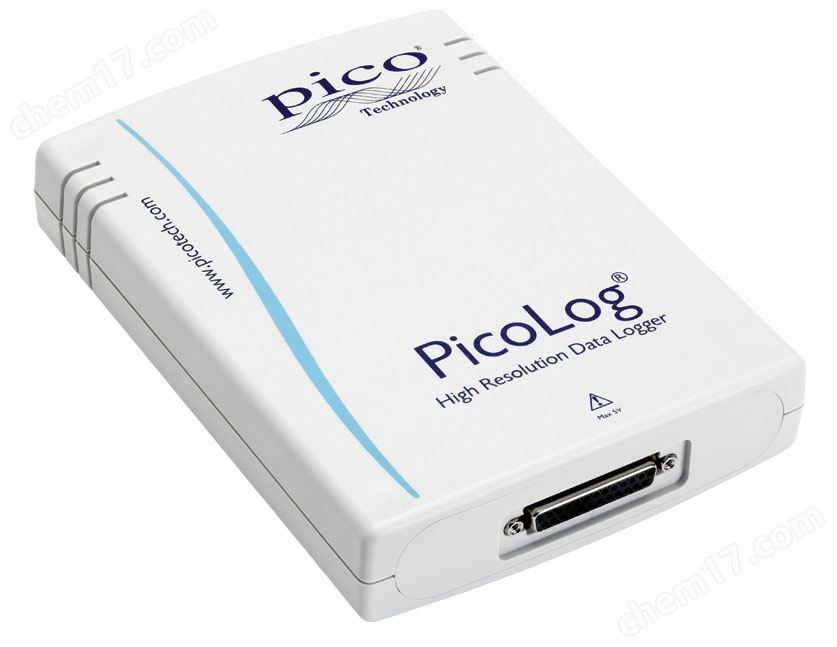

ADC-20/ADC-24 英國比克科技ADC-20和ADC-24 數據記錄儀
- 公司名稱 上海神洲聯測實業有限公司
- 品牌 Pico/比克科技
- 型號 ADC-20/ADC-24
- 產地 英國
- 廠商性質 經銷商
- 更新時間 2025/7/8 11:47:18
- 訪問次數 23
高速電壓輸入數據記錄儀數據記錄儀數據采集器數據記錄儀英國比克科技
聯系方式：王寶峰19537638687 查看聯系方式
聯系我們時請說明是化工儀器網上看到的信息，謝謝!
存儲記錄儀,，電力質量分析儀,，電力計，功率計，兆歐表,，硬度計,，測厚儀，涂層測厚儀,，探傷儀,，紫外線燈，測振儀,，測力計,，轉速表，紅外熱像儀,，紅外測溫儀,，溫度計，溫濕度記錄儀,，噪音計,，網速儀，照度計,，酸度計,，示波器，電源,，信號源,，萬用表，鉗表,，等各種工業檢測儀器
| 測量范圍 | 電壓,、溫度、濕度,、脈沖等多種信號測量 | 產地類別 | 進口 |
|---|---|---|---|
| 外形尺寸 | 135 x 184 x 36 | 應用領域 | 電子/電池,航空航天,汽車及零部件,電氣,綜合 |
| 重量 | 約0.505kg |
Pico Technology英國比克科技ADC-20和ADC-24 數據記錄儀的詳細介紹,，涵蓋技術參數、功能特點,、應用場景及擴展能力：
1. 產品概述
ADC-20和ADC-24是高精度USB電壓數據記錄儀,，采用20位（ADC-20）和24位（ADC-24）分辨率，可檢測微小信號變化（低至±39 mV）,。具備真差分輸入,、電氣隔離技術，有效抑制噪聲,，確保測量精度達0.1%（ADC-24在±39 mV~1250 mV范圍內）,。
2. 核心功能與特點
（1）多通道靈活配置
ADC-20：4路差分/8路單端輸入。
ADC-24：8路差分/16路單端輸入,，支持混合配置（如4差分+8單端）,。
7個雙極性電壓范圍（±39 mV至±2500 mV）,，適配各類傳感器。
（2）高性能數據采集
轉換時間：60ms~660ms（可調）,，滿足不同采樣需求,。
噪聲抑制：120 dB（50/60 Hz下），確保信號純凈,。
電氣隔離：消除PC端噪聲干擾,。
（3）擴展與控制
數字I/O：ADC-24提供4路雙向數字通道（3.3V CMOS），支持PWM控制,。
多設備同步：可連接4臺記錄儀,，擴展至32（ADC-20）或64通道（ADC-24）系統。
（4）軟件支持
PicoLog軟件：支持?jǐn)?shù)據實時采集,、分析,、報警及導出（Excel,、文本等）,。
SDK開發包：提供C/C++、LabVIEW,、Python等API,，支持二次開發。
3. 技術參數對比
| 模數轉換器-20 | 模數轉換器-24 | ||||||
|---|---|---|---|---|---|---|---|
| 分辨率 | 20 位 | 24 位 | |||||
| 通道數[1] | 4 個差分 / 8 個單端 | 8 個差分 / 16 個單端 | |||||
| 轉換時間（每通道） | 660 毫秒,、340 毫秒,、180 毫秒、100 毫秒,、60 毫秒 | ||||||
| 電壓范圍 | ±2500 毫伏 ±1250 毫伏 | ±2500 毫伏 ±1250 毫伏 ±625 毫伏 ±312 毫伏 ±156 毫伏 ±78 毫伏 ±39 毫伏 | |||||
| 增益差 | 0.2%的讀數 | 0.1%（±39 mV 至 1250 mV 范圍） 0.2%（±2500 mV 范圍） | |||||
| 偏移精度 | 6 μV（±39 mV 范圍） 7 μV（±78 mV 范圍） 9 μV（±156 mV 范圍） 13 μV（±313 mV 范圍） 20 μV（±625 mV 范圍） 36 μV（±1250 mV 范圍） 400 μV（±2500 mV 范圍） | ||||||
DC-20 和 ADC-24 分別具有 4 個和 8 個真差分輸入通道,。為了靈活起見，這些通道中的每一個都可以配置為一個差分通道或兩個單端通道,。
| 無噪聲分辨率和轉換時間 | |||||||
|---|---|---|---|---|---|---|---|
| 每個通道的轉換時間 | 電壓范圍和無噪聲分辨率（位）,，適用于整個轉換時間范圍 | ||||||
| ±39毫伏 | ±78毫伏 | ±156毫伏 | ±313毫伏 | ±625毫伏 | ±1250毫伏 | ±2500毫伏 | |
| 僅限 ADC-24 | ADC-20 和 ADC-24 | ||||||
| 660 毫秒 | 17 | 18 | 19 | 20 | 20 | 20 | 20 |
| 340 毫秒 | 17 | 18 | 19 | 19 | 19 | 20 | 20 |
| 180 毫秒 | 16 | 17 | 18 | 19 | 19 | 19 | 19 |
| 100 毫秒 | 16 | 17 | 18 | 18 | 18 | 19 | 19 |
| 60 毫秒 | 15 | 16 | 17 | 18 | 18 | 18 | 18 |
| 模數轉換器-20 | 模數轉換器-24 | |
|---|---|---|
| 噪聲抑制 | 120 dB（典型值，50/60 Hz） | |
| 輸入阻抗 | 差分：2 MΩ 單端：1 MΩ | |
| 共模輸入范圍,，通道至共模 | ±1.9 V（±39 mV 至 ±1250 mV 范圍） ±3.0 V（±2500 mV 范圍） | |
| 共模輸入范圍,，與大地共通 | ±30 V | |
| 共模抑制比，通道共模比 | 95 dB（直流至 60 Hz） | |
| 共模抑制比,，與大地共 | > 125 dB（直流至 60 Hz） | |
| 過壓保護 | ±30 V（任意輸入和公共輸入之間） | |
| 數字 I/O | 沒有 | 4 個雙向 （3.3 V CMOS） 輸出電平,，高：> 2.40 V 輸出電平，低：< 0.40 V 輸入電平,，高：> 2.20 V 輸入電平,，低：< 0.88 V |
| 隔離（輸入到輸入） | 沒有 | |
| 隔離（輸入到地） | 電流高達 ±30 V AGND 和 DGND 隔離 | |
| 參考輸出 | +2.5 V ±2.5 mV @ 2 mA +5 V ±1.0 V @ 2 mA –5 V ±1.5 V @ 2 mA | |
| 軟件 | ||
|---|---|---|
| PicoLog 和 PicoSDK | 可從下載 | |
| 示例代碼 | 可從 Pico 的 GitHub 組織頁面獲取，獲取 | |
| PicoLog 用戶界面語言 | 英語,、法語,、意大利語,、德語、西班牙語,、韓語,、日語、中文（簡體）,、俄語 | |
| 電腦要求 | |
|---|---|
| 低 | 處理器,、內存、可用磁盤空間：根據操作系統 的要求 操作系統：Microsoft Windows 7,、8 或 10,、32 位和 64 位版本;macOS 10.9 （Mavericks） 或更高版本，僅限 64 位;Linux*,，僅限 64 位 端口：USB 1.1 |
| 環境的 | ||
|---|---|---|
| 溫度范圍,，工作，用于報價精度 | 20 °C 至 30 °C | |
| 工作溫度范圍 | 0 °C 至 45 °C | |
| 溫度范圍,，存儲 | –20 至 +60 °C | |
| 濕度范圍,，工作 | 5 至 80 %RH，無冷凝 | |
| 濕度范圍,，存儲 | 5 至 95 %RH,，無冷凝 | |
| 常規 | ||
|---|---|---|
| I/O 連接器 | 25 路 D 母頭 | |
| 電源要求 | 由 USB 端口供電，100 mA（最大） 一根 4.4 米（13.8 英尺） 的 USB 電纜長期連接到記錄儀上 | |
| 尺寸 | 135 x 184 x 36 毫米（5.31 x 7.24 x 1.41 英寸） | |
| 重量 | 約 505 克（17.8 盎司） | |
| 合規 | 歐洲 EMC 和 LVD 標準 FCC 規則第 15 部分 A 類 | |
| 保證 | 5年 | |
4.典型應用
實驗室研究：高精度電壓/傳感器信號采集（如光電,、溫度監測）,。
工業測控：生產線設備狀態監測、機電系統測試,。
教育實驗：電子工程,、物理實驗教學。
5.英國比克科技ADC-20和ADC-24 數據記錄儀優勢總結
超高分辨率：24位ADC可捕捉µV級信號變化,。
即插即用：USB供電,，無需外接電源。
靈活擴展：支持多設備組網,，滿足復雜場景需求,。
