【產品特點】

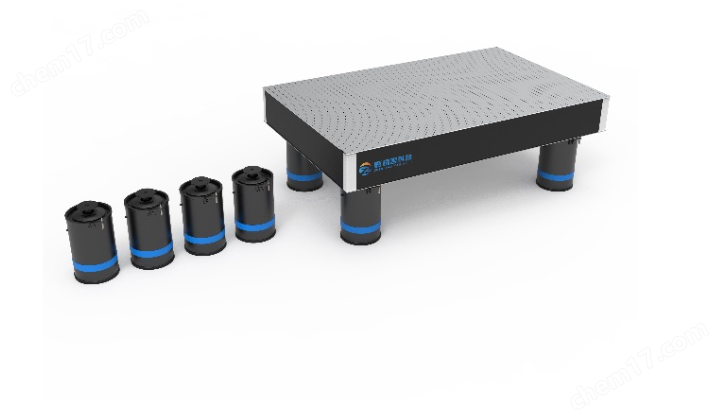

■ 甄耀言自研的三線擺氣浮隔振光學平臺，是根據我司多年總結隔振的經驗并結合客戶實際運用研發出來的科研及高性能氣浮隔振光學平臺,，支撐腿為圓柱形支撐腿,，不會產生整體共振，可根據不同臺面規格分為四支撐與六支撐結構,，隔振器采用精密超薄復合材料氣囊,、帶附加擴散口的多小孔準層流阻尼技術，隔振性能優良,，系統更穩定,。具有自動水平自動充氣,，噪聲低等特點。引入三線擺系統,，不僅保證在垂直方向有很低的固有頻率,，在水平方向上的固有頻率也非常低，對低頻水平振動的消除效果非常好,。非常適用于對垂直方向和水平方向隔振要求都比較高的環境應用于精密光學實驗,、顯微成像、醫療生物,、光路測試,、光學測量、激光干涉,、精密檢測,。對振動具有較高的要求設備能夠滿足精密負載對振動隔離需求，且面向大多數設備儀器提供通用化隔振解決方案,改善振動環境,，以更好的發揮出設備儀器的效能,。適合于顯微鏡、光路測試,、光學測量,、激光干涉、激光掃描,、光譜實驗等領域應用,。

【產品參數】

■自動充氣，自動平衡,，響應時間短,，平衡速度快·

■支架:圓形氣浮立柱，不帶地腳直接固定在地面,，極大提高了穩定性高性能氣動隔離器,，無整體共振?；旌鲜以O(shè)計了隔離帶寬和穩定性,。自動定心設計，適用于無限制的活塞運動高精度的重新調平功能,。改善了受干擾后的重新定位

■臺面內部支撐:垂直粘接的三芯蜂窩,，并且密封杯層是由復合高強度聚合物制成，并和蜂窩芯及面板垂直粘接,，提供了更好的約束層阻尼及超剛性結構

■氣浮支撐:半膜片式空氣彈簧,，并引入對水平方向隔振有較好效果的三線擺系統，以消除通常會干擾高精度應用的水平振動,。支撐腿內部含有二級氣室,，進一步提升隔振性能

■平面度：≤0.05-0.1mm/㎡

■表面粗糙度：＜0.8μm

■固有頻率：垂直＜1.0-1.7Hz,；水平＜1.0-1.5Hz（同實際負載和實際使用情況相關）

■減振效率：垂直：5Hz 時：85-92％；10Hz 時：90-95％      水平：5Hz 時：89-95％,；10Hz 時：92-98％

■孔間距：25*25mm

■孔邊距：37.5mm/12.5mm（可選）

■螺孔規格：M6（公制）

■臺面厚度：100/150/200mm/250mm/300mm/400mm

■支撐腿高度：500mm/550mm/600mm

■支撐腿載荷能力：?jiǎn)瓮蓉?fù)載500Kg-600Kg

■臺面重量：150Kg/㎡@100mm厚,，160Kg/㎡@200mm厚，170Kg/㎡@300mm厚,，180Kg/㎡@400mm厚

■調節方式：自動定心

■隔振方式：三線擺桿,、混合腔結構

■空氣壓縮機 ：無油空壓機     噪音<45db

■阻尼方式：微米級層流阻尼
