大連榕樹Lamotion光柵尺：RU2/0.5u、RX2/0.5u,、RU2LDF03R 1un,、RU2LDF03R 0.5un、RX2LFM30R 1un,、RU2LCFN03R 1um,、RX2LCD30R 0.1um、RU2LCFN03R 1um,、RU2LDFN03R 0.5um,、RU2LDFN05R 0.5um、RU2LCFN10M,、RU2LFFN03 0.1um,、RU2LFFN05R 0.1u、RU2LDM50R,、RX2LFM30R,、RX2LCD30R、RU2LDFN01N 0.5U,、RU2LFFL03R 0.1UM,、RU2LFFN03R 0.1um、Lamotion大連榕樹光柵尺讀數頭光學尺RU2/RX2直線電機反饋RUS光柵銷售,、報價,、故障檢測維修保養、安裝調試及技術解決方案,。

松下協議,，直線電機光柵尺ABS 系列讀數頭光柵系統，無需電池,。具有好的抗污能力,，可抵御輕度 灰塵、劃痕和油漬的污染,。50nm,、100nm和500nm的分辨率 可供選擇。讀數頭正反向

大連榕樹Lamotion光柵尺技術參數：

LAMOTION COIN系列增量式光柵尺：

COIN 讀數頭集成了光學零點和光學濾波功能,，配合扁平光學結構,，使讀數頭整體厚度只有6.1mm的同時,，仍然具備好的動態性能。自動增益,、自動平衡,、自動糾偏功能，使COIN讀數頭在柵尺受污染或者安裝偏差大時仍然能夠保證信號的穩定和較低的細分誤差,。超薄設計的讀數頭內部集成了細分盒功能,，無需外部細分盒，便于安裝且節省空間,。±0.08mm的位置安裝公差降低了使用難度,。

COIN讀數頭支持榕樹光學新的L-InSight功能，借助PC軟件,更能方便的洞察COIN讀數頭的工作狀態,。COIN讀數頭支持尺帶和圓形碼盤兩種刻度介質,。

COIN讀數頭特點

集成光學零位，雙向回零可重復,。

讀數頭內部集成細分,，節省空間。

高帶寬,，支持速度達8m/s,。

支持ABC、AOC,、AGC功能，低細分誤差,。

安裝公差大,。

讀數頭多色LED，方便指示信號狀態,。

基本參數

訂貨信息

COIN讀數頭

CLS柵尺

光柵尺訂貨示例：按米訂貨

訂貨1米,，訂貨規格CLS1000G數量1，訂貨數量:1,，訂貨單位:米

訂貨0.5米,，訂貨規格CLS1000G數量0.5，訂貨數量:0.5,，訂貨單位:米

訂貨15米,，訂貨規格CLS1000G數量15，訂貨數量:15,，訂貨單位:米

光柵尺訂貨示例：按條（個,、根）訂貨

訂貨1米，訂貨規格CLS01000G數量1,，訂貨數量:1,，訂貨單位:條(個,、根)

訂貨0.5米，訂貨規格CLS00500G數量1,，訂貨數量:1,，訂貨單位:條(個、根)

訂貨15米,，訂貨規格CLS15000G數量1,，訂貨數量:1，訂貨單位:條(個,、根)

CA40柵尺

LAMOTION ABS 系列數控光柵尺：

ABS光柵系統,，無需電池。具有好的抗污能力,，可抵御輕度灰塵,、劃痕和油漬的污染。50nm,、100nm和500nm的分辨率可供選擇,。讀數頭正反向均可讀取，計數方向由柵尺方向決定,。安裝公差寬松,，安裝簡單快捷。內置位置校驗算法,，提高安全性,。

ABS讀數頭特點

ABS讀數頭采用LAMOTION成像檢測技術、單碼道位置識別技術,、自動增益控制技術,、編碼冗余檢測技術等，實現高可靠性測量,。光學系統具有好的抗污能力,，位置冗余檢測使錯誤的風險降至低點，錯誤檢測機制可確保在無法檢測出位置時始終提示錯誤標記,。

基本參數

ABS讀數頭參數

尺寸L 36mm × W 16.5mm × H 18.4mm重量讀數頭20g   電纜42.5g/m

電源5V±10% 250mA輸出信號串行數據RS485/422   BISS_C通信協議

分辨率500nm , 100nm , 50nm電子細分誤差< ±150nm

速度15m/s加速度20G

沖擊50G

電纜直徑4.6mm 雙屏蔽電纜彎折次數10000000次彎曲半徑45mm

溫度存儲-20℃至+80℃,、工作0℃至+55℃濕度小于95%相對濕度（非冷凝）

ABS讀數頭兼容的柵尺

訂貨信息

ABS讀數頭

ALZ柵尺按米訂貨（光柵尺基本規格為1米規格）

光柵尺訂貨示例：訂貨1米，訂貨規格ALZ1000G,，訂貨數量：1,，訂貨單位：米。

訂貨0.5米,，訂貨規格ALZ1000G,，訂貨數量：0.5，訂貨單位：米,。

訂貨15米,，訂貨規格ALZ1000G,，訂貨數量：15，訂貨單位：米,。

ALZ柵尺按條（個,、根）訂貨

光柵尺訂貨示例：訂貨15米，訂貨規格：ALZ15000G,，訂貨數量：1,，訂貨單位：條（個根）。

訂貨0.5米,，訂貨規格：ALZ00500G,，訂貨數量：1，訂貨單位：條（個,、根）,。

訂貨8米，訂貨規格：ALZ08000G,，訂貨數量：1,，訂貨單位：米（個、根）,。

AMOTION AM4 系列光柵尺：

AM4系列光柵系統是用于高動態系統的緊湊光柵,，單場掃描的應用和低延時的細分處理，使其具有好的動態性能,。AM4系列讀數頭適配40μm柵距的M4系列超薄不銹鋼柵尺,，柵尺與基體貼合后，膨脹系數和基體.不需要單獨進行溫度補償,。耐腐蝕,、耐磨柵尺，高強度的刻線,，可以有效的防止柵尺的損壞，使其在環境苛刻地方仍然適用,。柵尺表面無鍍膜,，當受到污染時，柵尺可使用溶劑清潔,。

基本參數

AM4系列光柵系統基本參數

尺寸

長34mm × 寬13mm × 高10.3mm

電源

5V±10% 300mA

輸出信號

差分TTL,，原點信號（可選）

連接器

D-sub 15 Pin Male   D-sub 9 Pin Male

參考原點（可選）

讀數頭側面磁性傳感器

參考原點單向重復精度

1LSB（≤20mm/s時）

分辨率

1μm , 0.5μm

電子細分誤差

<80nm

速度

2.5m/s

柵距

40μm

柵尺精度等級

±10μm/m

柵尺尺寸

寬6mm，厚度0.2mm（包含背膠）

訂貨信息

AM4讀數頭

M4系列光柵尺

LAMOTION RX 系列光學零位光柵尺：

RX2讀數頭采用LAMOTION光學零位檢測技術,、高速大面積單場掃描技術,、自動增益控制技術、自動糾偏技術,。零位檢測精度高,，重復定位精度高,，抗污染能力強，可以有效降低污染的影響,，安裝調節方便,。讀數頭內置的真高速 ADC 細分可以提供更大帶寬,同時更有效降低細分噪聲和細分誤差，配合濾波在保證低位置噪聲和平滑的速度控制情況下,，可達到20nm 的有效分辨率,。多色的LED集成在讀數頭上，可指示信號強度,，方便安裝,。RX2 讀數頭兼容 LAMOTION的 RXS 系列鋼帶柵尺。

產品特性

高分辨率20nm

高帶寬,、低細分誤差

自動增益控制,，提供更穩定的信號輸出

多色指示燈提示信號強度，安裝方便

SinCos 1Vpp或TTL多種接囗可選

內置光學零位和雙向限位功能

基本參數

RX2讀數頭兼容的柵尺

訂貨信息

RXS光柵尺RX2讀數頭

RXS柵尺

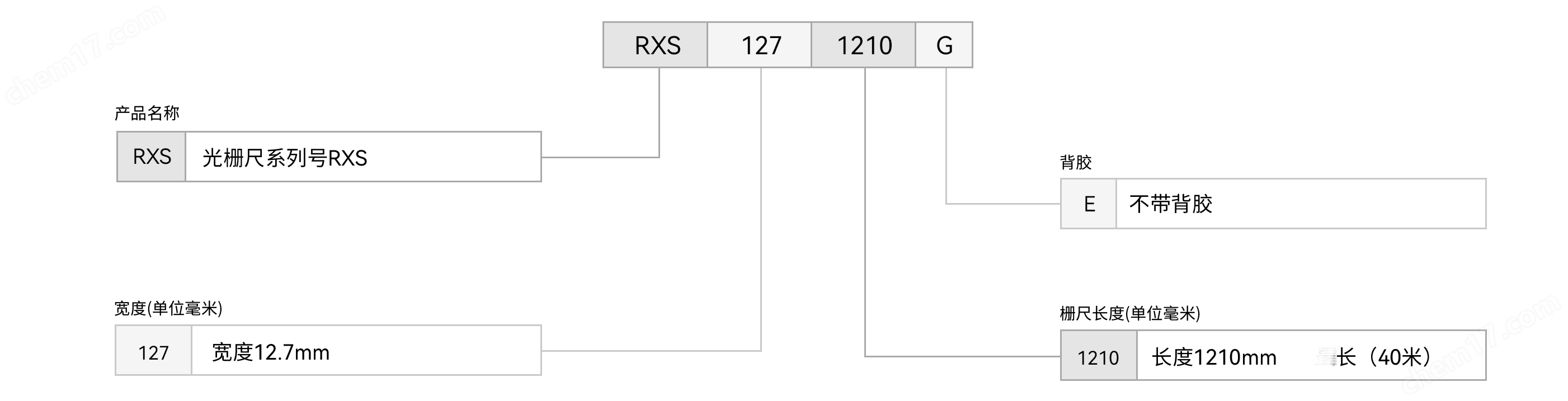

RXS-127柵尺

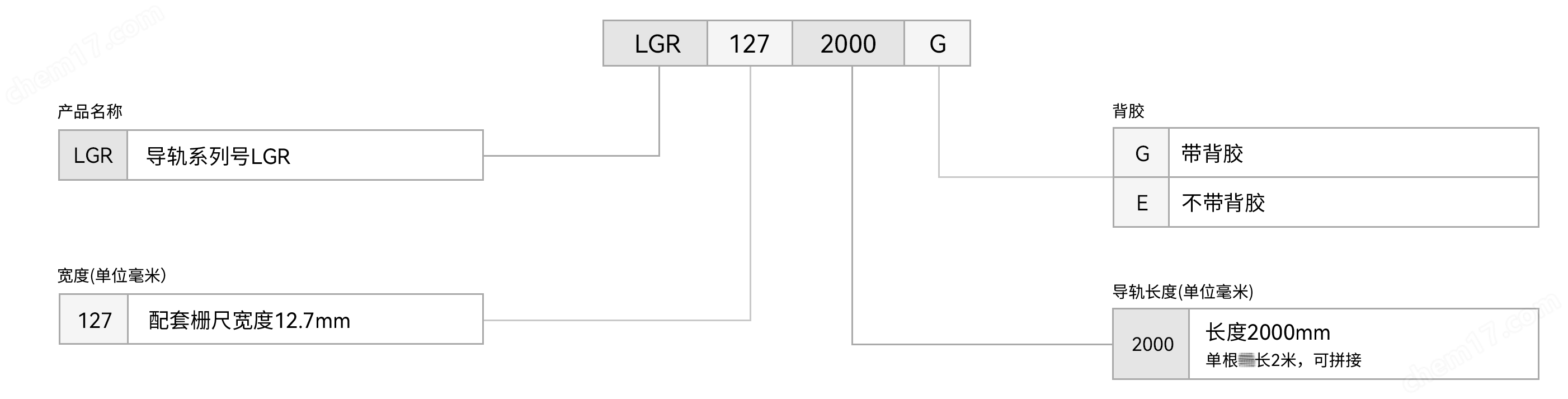

LGR-127導軌

LAMOTION RU 系列增量式光柵尺：

RU2光柵尺讀數頭是專為高精度直線測量提供反饋而設計的增量型讀數頭,，采用LAMOTION優良的單場掃描技術,、優良的自動增益、自動糾偏技術,，可讀取20um柵尺,，精度高、抗污染性能強,，適用于高精密機床,、高速自動化設備等需要閉環、速度控制的高性能,、高可靠性應用場合,。

RU2光柵尺讀數頭兼容LAMOTION優良的RUS系列鋼帶柵尺,以及RUS-127系列插槽式鋼帶尺。

讀數頭內置的真高速ADC細分可以提供更大帶寬:同時更有效降低細分噪聲和細分誤差,，配合濾波在保證低位置噪聲和平滑的速度控制情況下,，可達到20nm的有效分辨率，內置REF參考原點和限位輸出,，并提供差分TTL數字增量接口,，多色的LED集成在讀數頭上，可指示信號強度,，方便安裝,。

RU2讀數頭特點

高分辨率20nm。

強的抗污染能力:大面積單場掃描技術,，大于100條柵線同時掃描,，有效降低灰塵等其他污染物帶來的影響。

高帶寬，低細分誤差:內置高速ADC和濾波電路,，提供更高的帶寬,、更高的分辨率、更高的動態響應,，更低的細分誤差,。

自動增益控制，自動糾偏:優良的自動增益控制,、自動糾偏電路與算法,，提供更穩定的信號輸出，安裝也更加容易,。

多色指示燈提示信號強度,，安裝狀態。

基本參數

RU2讀數頭訂貨信息

RUS不銹光柵尺

RUS-127柵尺

LGR-127導軌

LGR-8導軌

LAMOTION PI20系列增量圓光柵：

PI20系列光柵為一體式不銹鋼圓光柵,，其柱面上刻有20um柵距的增量式刻線,，并具有光學參考零位。具有六種尺寸可供選擇(直徑75,、100,、115、150,、200,、300mm)。圓光柵安裝精度,，且具有錐面安裝系統,，可減少對公差要求高的加工零件的需求，并消除偏心,。具有內徑大,、安裝靈活的特點。非接觸形式消除了傳統封閉式光柵固有的反向間隙,、扭轉誤差(扭變)及其他機械滯后誤差,。適配RX2讀數頭。

基本參數信息

注：θ為相鄰兩孔夾角,。

基本參數

注：此款圓光柵適配RX2系列讀數頭,，有關讀數頭詳細信息請查閱RX系列讀數頭說明書。

RX2讀數頭訂貨信息

PI圓光柵

LAMOTION PA 系列ABS圓光柵：

PA圓光柵是一種不銹鋼光柵,，外圈表面刻蝕單碼道位置編碼。由ABS系列讀數頭讀取數據,，具有好的抗污能力,，可抵御輕度灰塵、劃痕和油漬的污染,。PA圓光柵具有好的精度,，分辨率達0.019角秒,，適合高精度應用場合。50 μm標稱柵距確保好的運動控制性能,。PA圓光柵體積薄,、內徑大、易于集成,、低質量,、低轉動慣量等特性使它應用場合非常廣泛。

PA圓光柵特點

單碼道圓光柵,。

具有好的抗污能力,，可抵御輕度灰塵、劃痕和油漬的污染,。

18bit,、23bit和26bit的分辨率可供選擇。

讀數頭正反向均可讀取,，計數方向由柵尺方向決定,。

安裝公差寬松，安裝簡單快捷,。

PA圓光柵兼容的讀數頭

ABS系列讀數頭

基本參數

工作條件,、分辨率

熱膨脹系數15.5 ±0.5 μm/m/℃分辨率18位（每轉262144個計數， ≈ 4.94角秒）

23位（每轉8388608個計數,， ≈ 0.154角秒）

26位（每轉67108864個計數,， ≈ 0.019角秒）

注意：26位分辨率低于PA圓光柵的自身噪聲

溫度存儲 -20℃至+80℃、 工作 0℃至+55℃

ABS讀數頭訂貨信息：

PA圓光柵

產品安裝在設備上實物案例圖：

大連榕樹Lamotion光柵/國產金屬光柵/RU2/RX2讀數頭/RUS光柵尺

Lamotion大連榕樹光柵尺讀數頭光學尺RU2/RX2直線電機反饋RUS光柵

大連榕樹lamotion光柵金屬光柵尺讀數頭RU2/RX2直線電機RUS光柵尺

大連榕樹光柵尺 直線電子尺LAMOTION ABS讀數頭系列 搭配 ALZ 柵尺

LAMOTION 榕樹 國產光柵尺 直線光柵RX2 替代進口雷尼紹

AM4光柵尺 榕樹LAMOTION光柵尺 AM4 系列光柵系統 鋼帶式光柵尺

大連榕樹 LAMOTION光柵尺 測量傳感器 高精度位移信號傳遞讀數頭

大 連榕樹 LAMOTION光柵尺銷售 PA系列高精度圓光柵 ABS讀數頭

LAMOTION榕樹 光柵尺位移傳感器 用于數控機床的閉環伺服系統

大 連榕樹 LAMOTION D2系列讀數頭 高精度單場掃描系列光柵尺 圓光柵

產品質保12個月,，提供技術支持,。
