MIYM-S手持式絕緣子鹽密度測試儀

MIYM-S手持式絕緣子鹽密度測試儀為便攜式檢測設備,，主要用于檢測電力線路中絕緣子的污穢附著情況。該儀器可測量絕緣子鹽密度,，本設備簡化了絕緣子污穢檢測的流程，非常適合巡檢現場和實驗室使用,。電力線路中絕緣子的污穢程度可以通過鹽密度（ESDD）來表征。本設備內置了常用溶液體積,、絕緣子型號，方便用戶直接調用,，絕緣子型號與表面積支持用戶自定義,。增加數據保存功能,，可保存1000組測試數據，本機查看數據,，支持U盤導出數據,導出數據可以EXECL打開，方便用戶在計算機上查看,。具備藍牙打印功能,，通過連接外置藍牙打印機可將測量結果打印出,。用戶在30分鐘后無使用自動關機。

檢測儀各部分組成如圖2.1所示，各部分功能如下：

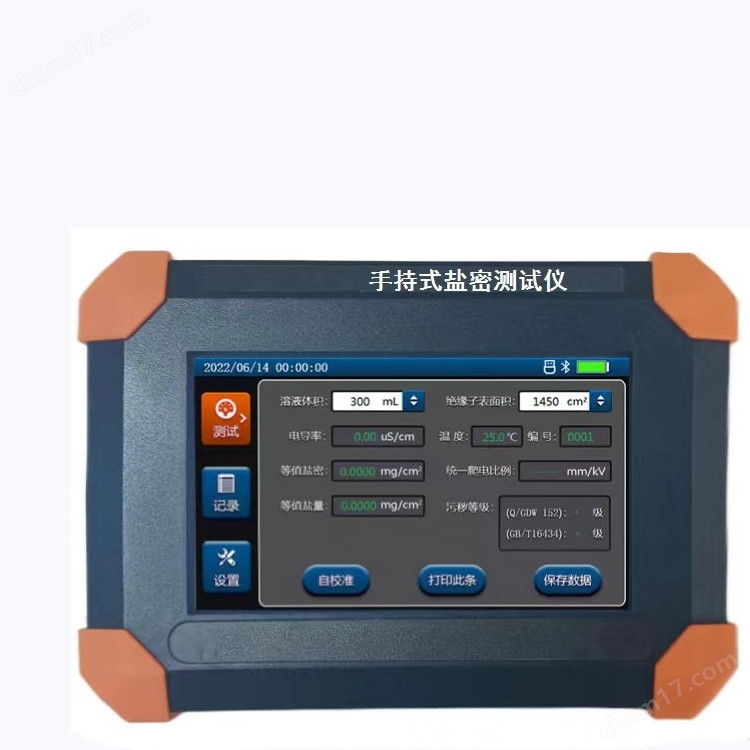

主機：圖1.1為測量顯示主機,。主機上包含開機按鍵、充電孔,、和USB接口以及鹽密灰密傳感器接口。

電極傳感器：圖2.1為雙極性-鉑金電極,。

2.2 主要參數表及相關術語

相關術語：

1、參照盤形懸式絕緣子 reference cap and pin insulator

XP-70,、XP-160,、LXP-70和LXP-160普通盤形懸式絕緣子（根據GB/T 7253）,，通常7~9片組成一串用來測量現場污穢度。

2,、爬電距離 creepage distance

在兩個導電部分之間,，沿絕緣體表面的最短距離,。

注：水泥或其他非絕緣膠合材料表面不認為是爬電距離的構成部分。如果絕緣子的絕緣件的某些部分覆蓋有高電阻層,，則該部分應認為是有效絕緣表面并且沿其上面的距離應包括在爬電距離內,。

3,、統一爬電比距 unified specific creepage distance（USCD）

絕緣子的爬電距離與其兩端承擔的最高運行電壓（對于交流系統，為最高相電壓）之比,，mm/kV,。

4、附鹽密度 salt deposit density（SDD）

人工涂覆于給定絕緣子表面（不包括金屬部件和裝配材料）上氯化鈉總量除以表面積,，mg/cm2。

5,、等值附鹽密度 equivalent salt deposit density（ESDD）

絕緣子單位絕緣表面上的等值附鹽量,，mg/cm2。

6,、不溶物密度（簡稱灰密） non soluble deposit density（NSDD）

絕緣子單位絕緣表面上清洗的非可溶殘留物總量除以表面積,，mg/cm2,。

7、現場等值鹽度 site equivalent salinity（SES）

根據GB/T 4585進行鹽霧試驗時的鹽度,。用該鹽度試驗,，在相同絕緣子和相同電壓下,，產生的泄露電流峰值與現場自然污穢條件下的泄露電流基本相同。

8,、現場污穢度 site pollution severity（SPS）

在適當?shù)臅r(shí)間段內測量到的污穢嚴重程度ESDD/NSDD或SES的最大值,。

9,、現場污穢度等級 site pollution severity class

將污穢嚴重程度從非常輕到非常嚴重按SPS的分級。

10,、帶電系數K1 energy coefficient K1

同形式絕緣子帶電所測ESDD/NSDD（SES）值與非帶電所測ESDD/NSDD（SES）值之比，K1一般為1.1~1.5,。
