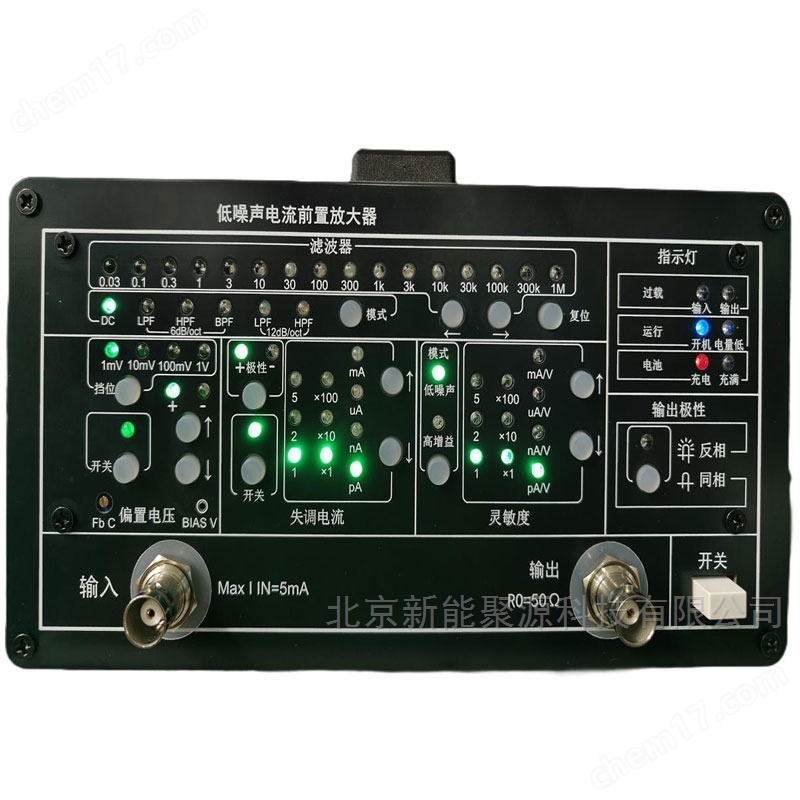

XN890高性能低噪聲電流前置放大器
- 公司名稱 北京新能聚源科技有限公司
- 品牌 XNJY/新能聚源
- 型號
- 產地 北京
- 廠商性質 生產廠家
- 更新時間 2025/6/23 11:02:53
- 訪問次數 18
聯系方式:王經理15010103933 查看聯系方式
聯系我們時請說明是化工儀器網上看到的信息,,謝謝!
教育裝備實驗器材,專業實驗室建設,,新能源測試系統,,大功率電源,高精度恒流源,,電工電子實驗設備,,信息工程實驗設備
應用領域 | 航空航天,綜合 |
---|
XN890高性能低噪聲電流前置放大器,用于放大低頻微弱電流信號,,且可配置不同帶寬和增益,,適用于包括:低溫測量、芯片低頻噪聲測量,、傳感器檢測,、光電檢測、音頻和振動工程在內的廣泛應用,。
儀器可以單獨使用,,或聯合:示波器、鎖相放大器,、動態信號分析儀等儀器綜合使用,。
輸入
XN890高性能低噪聲電流前置放大器可將電流信號轉換位對應電壓信號,增益可設置范圍:1pA/V~1mA/V,。XN890的輸入浮地(BNC屏蔽未連接到機箱地),。前置放大器反饋電容,,可通過Fb c調節,以微調帶寬,,使用小螺絲刀即可操作,,同時,BIASV可以測得當前偏置電壓所設值,。
輸出
BNC連接器提供50?輸出阻抗,,能夠輸出最大10 Vpp的信號,以驅動其各自后級的負載,。
濾波器
XN890包含兩個可編程一階RC濾波器,,通過不同的組合可實現五種濾波器模式設置:LPF(6dB/oct)、BPF(6dB/oct),、HPF(6dB/oct),、LPF(12dB/oct)、HPF(12dB/oct)),,可通過前面板設置濾波器模式以及截止頻率,。頻率范圍從0.03 Hz到1 MHz,按照1-3序列步進遞增(例如:3Hz,,10Hz,,30Hz,100Hz…),。
靈敏度
靈敏度范圍可在1mA/V至1pA/V內設置,。兩種增益模式選擇,低噪聲模式濾波器之前分配增益以優化噪聲性
能,,而高儲備模式在濾波器之后分配增益,,以降低對信號過載的敏感度。
電池操作
除了220V市電模式,,儀器還內置電池供電,。電池模式能大大降低工頻干擾、傳導騷擾和無線耦合干擾,,且方便現場應用,。
可充電的鋰電池提供長達10個小時的續航。外接電源時自動充電,,充電時間為4小時,,前面板LED指示電池的充電狀態。
| |||||||||||||||||||||||||||||||||||||||
