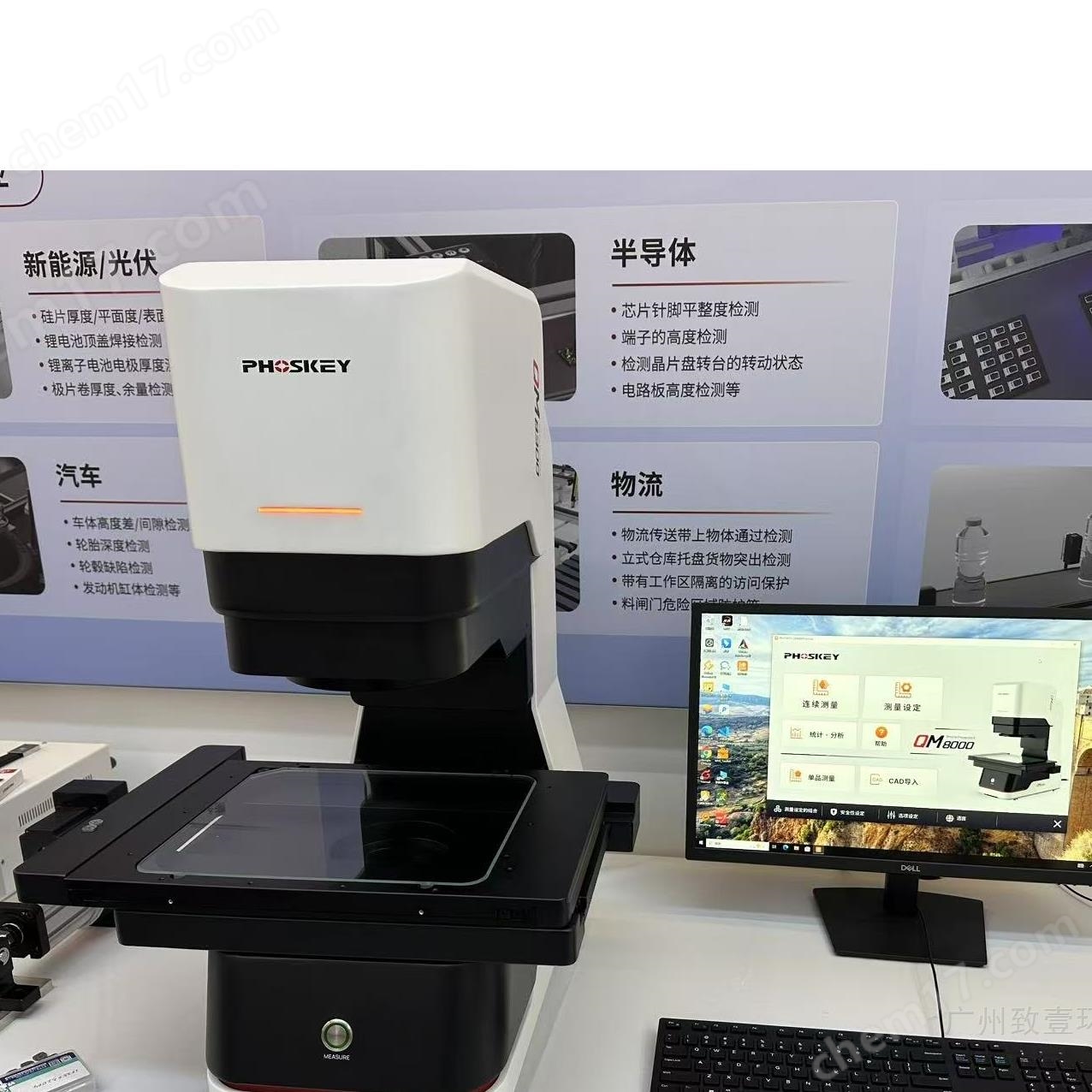

零件影像圖像尺寸測量儀
具體成交價以合同協議為準
- 公司名稱 廣州致壹環境儀器有限公司
- 品牌 致壹環境
- 型號
- 產地
- 廠商性質 生產廠家
- 更新時間 2025/6/20 9:56:14
- 訪問次數 27
聯系方式：陳英龍18680211900 查看聯系方式
聯系我們時請說明是化工儀器網上看到的信息,，謝謝!
| 產地類別 | 國產 | 價格區間 | 1萬-2萬 |
|---|---|---|---|
| 應用領域 | 電子/電池,航空航天,汽車及零部件,電氣,綜合 |
在當今高度自動化的工業生產環境中,，確保每一個零件的尺寸精度是保證產品質量的關鍵。隨著制造業向高精度,、復雜化方向發展,，傳統的手工測量方法已無法滿足現代生產的需要。影像圖像尺寸測量儀作為一種非接觸式測量工具,，以其高精度,、高速度和高可靠性，在電子,、汽車,、航空等多個行業得到了廣泛應用。
一,、什么是零件影像圖像尺寸測量儀,？
零件影像圖像尺寸測量儀（也稱為影像測量機或VMM）是一種利用光學成像技術對工件進行三維尺寸檢測的設備。它通過CCD相機捕捉被測物體的圖像,，并借助軟件分析這些圖像來獲取精確的尺寸數據,。與傳統的接觸式測量相比，影像測量具有不損壞樣品表面的優點,，特別適合于軟質材料或易損部件的測量,。
主要組成部分包括：
1、光學系統：由鏡頭組,、光源及CCD/CMOS傳感器構成，負責采集高質量的工件圖像,。
2,、機械平臺：用于固定和移動待測工件，通常配備X,、Y,、Z三軸運動控制系統以實現掃描。
3,、控制與處理單元：包含計算機及其專用軟件,，用于操控整個測量過程并執行數據分析。
4,、輔助裝置：如溫度補償系統,、自動聚焦機構等，用以提高測量精度和穩定性。
二,、工作原理
1,、準備階段：先將待測零件放置于測量平臺上，并調整好照明條件,。
2,、圖像采集：啟動測量程序后，CCD相機開始拍攝工件的正面視圖或其他指定視角的照片,。
3,、特征提取：軟件自動識別出圖片中代表幾何特性的元素,，比如邊緣,、圓心點、孔徑等,。
4,、尺寸計算：根據預設的標準或CAD模型，對比實際測量值與理論值之間的差異,，從而得出具體的尺寸偏差,。
5、結果輸出：生成詳細的報告文檔,，包括所有關鍵尺寸的數據列表以及合格性判斷,。
三、影像尺寸測量儀的優勢
1,、非接觸測量：避免了因直接接觸而可能造成的工件損傷,，尤其適用于超薄、柔軟材質,。
2,、快速高效：能夠在短時間內完成大量數據采集，極大提升了工作效率,。
3,、高分辨率：能夠捕捉到微米級別甚至更小的細節變化，確保了高測量精度,。
4,、多功能性：除了基本的長度寬度測量外，還能進行角度,、曲率半徑等多種參數的檢測,。
5、易于集成：可以與其他自動化生產線無縫對接,，形成閉環控制系統,，進一步優化生產流程,。
四、應用場景
1,、電子產品制造：對于電路板上的微小元件,，如電阻、電容,、芯片等,，影像測量儀能迅速準確地測定它們的位置坐標和外形尺寸。
2,、汽車零部件檢測：發動機缸體,、變速箱殼體等大型結構件的復雜輪廓可通過該儀器進行全面檢查，確保裝配精度,。
3,、航空航天組件評估：由于對安全性和可靠性的高要求，飛機引擎葉片,、渦輪盤等關鍵部件必須經過嚴格的尺寸檢驗,。
4、醫療器械質量監控：人工關節,、心臟支架等植入物的質量直接關系到患者的生命健康,，因此對其外形尺寸有著嚴格的要求。
