Cernox 低溫溫度計溫度傳感器低溫測量儀器
| 參考價 | ￥ 4000 |
| 訂貨量 | ≥1個 |
- 公司名稱 鈦芮赫科技（北京）有限公司
- 品牌 其他品牌
- 型號
- 產地
- 廠商性質 經銷商
- 更新時間 2025/6/17 15:24:04
- 訪問次數 11
聯系我們時請說明是化工儀器網上看到的信息，謝謝!
| 應用領域 | 電子/電池,航空航天,電氣 | 溫度范圍 | 20mK -500K |
|---|---|---|---|
| 封裝形式 | SD、CU,、AA | 推薦使用環境 | 推薦用于輻射環境 |
| 重復性 | ±3 mK @ 4.2 K |
Cernox低溫溫度傳感器不僅具有靈敏度高,、熱響應快、工作溫區范圍大,、熱循環重復特性好和機械強度高等特性,，還具有低磁阻、耐輻照和年漂移量小等優點,，可廣泛應用于低溫超低溫系統,、超導磁體系統、加速器,、對撞機,、同步輻射源、xian進光源,、中子源,、高能物理、天文望遠鏡,、宇宙微波背景輻射探測和量子計算等領域,。Cernox 低溫溫度計溫度傳感器低溫測量儀器
Cernox低溫溫度計的溫度傳感單元是磁控反應濺射生長的Cernox薄膜，通過調節磁控反應濺射中氨氧化物比例和生長溫度來調節Cernox薄膜的溫度響應范圍,，結合xian進的光刻技術和封裝工藝,實現從20mK -500K溫度范圍的全覆蓋,標稱校準溫度范圍：2.8 K- 325K,可擴展到20mK溫度下限和500K溫度上限,。Cernox低溫溫度計的典型溫度準確性:
±5mK@1K； ±[email protected],；±15mK@77K,；±50mK@ 300K。

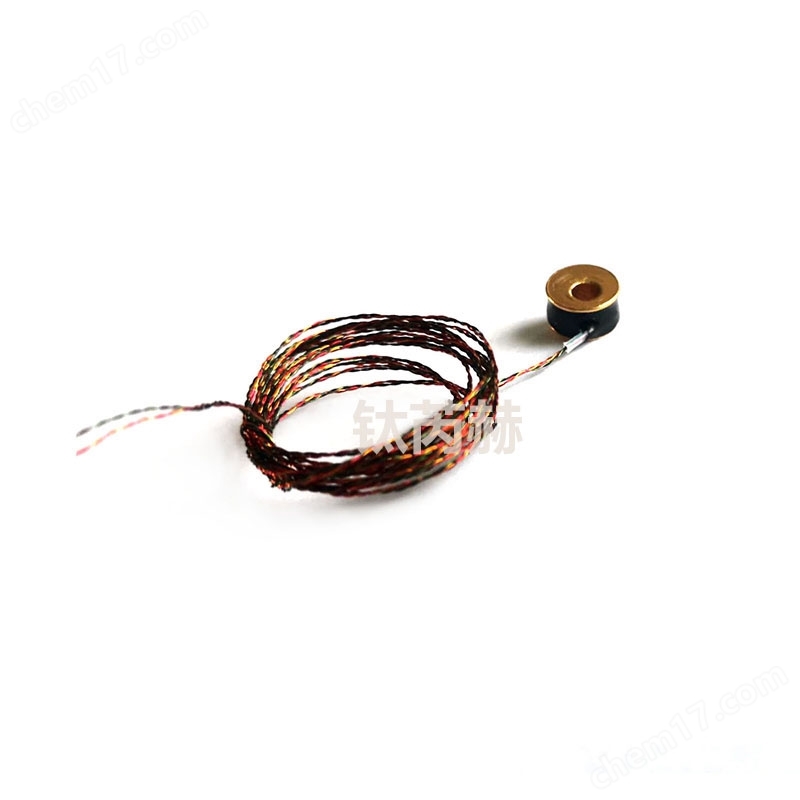

Cernox低溫溫度計有SD,、CU和AA三種標準封裝,，也可定制尺寸更小質量更輕、熱響應更快的Cernox裸芯片,，而在超薄藍寶石襯底上生長和加工的一體式Cernox裸芯片和低磁阻加熱器是熱容測試的shou選,。Cernox 低溫溫度計溫度傳感器低溫測量儀器
Cernox®低溫溫度計典型特征 | |
工作溫度范圍大 | 低磁阻,，對磁場不敏感 |
高靈敏度 | 耐高能輻照 |
機械強度高 | 熱響應快 |
熱循環重復特性好 | 優異短穩和長穩特性 |
年漂移量小 | |
Cernox®低溫溫度計與磁場相關的典型溫度誤差表 | ||||||||||||||
1T | 2T | 3T | 4T | 5T | 6T | 7T | 8T | 9T | 10T | 11T | 12T | 13T | 14T | |
1.45K | 0.34 | 1.19 | 2.49 | 3.46 | 4.16 | 4.79 | 5.44 | 6.06 | 6.69 | 7.29 | 7.94 | 8.57 | 9.26 | 9.94 |
4.2K | 0.05 | 0.08 | 0.11 | 0.13 | 0.16 | 0.18 | 0.24 | 0.30 | 0.36 | 0.47 | 0.59 | 0.68 | 0.77 | 0.90 |
等級 | 溫度范圍 | 標定范圍 | 精度 |
A | 4K~325K | 無 | ±1K |
4L | 4K~325K | 4K~325K | ±0.1K |
3H | 2.8K~325K | 2.8K~325K | ±0.1K |
1.4L | 1.4K~325K | 65K~330K | ±0.1K |
溫度計精度=（校準不確定度2 + 重復性2）0.5 | |||
Cernox®低溫溫度傳感器技術參數
基本信息 | |
標準曲線 | 不適用，每個傳器需要標定后才能使用 |
推薦激勵 | 20µV（0.1 至0.5 K）,；63µV（0.5 K至1 K）,；T>1.2 K時小于等于10 mV |
推薦激勵下的損耗 | 典型10-5 W@300 K，10-7 W @4.2 K,，10-13 [email protected] K（依據型號和溫度） |
熱響應時間 | CU封裝: 1.5 [email protected] K,，50 ms@77 K，135 ms@273 K SD封裝：15 [email protected] K,，0.25 s@77 K,，0.8 s@273 K AA封裝：0.4 [email protected] K，2 s@77 K,，1.0 s@273 K |
用于輻射環境 | 推薦用于輻射環境 |
用于磁場環境 | 推薦在低溫磁場中使用,。磁阻通常在30 K以上可忽略，且不受磁場的取向的顯著影響 |
重復性 | ±3 mK @ 4.2 K |
訂購說明
未校準的傳感器
步驟一：確定傳感器的系列,，比如CX-1050
步驟二：選擇傳感器的精度等級,，比如CX-1050-CU-A
校準的傳感器
步驟一：確定傳感器的系列，比如CX-1050-CU-4L
步驟二：選擇傳感器的標定范圍,，比如CX-1050-CU-1.4L
