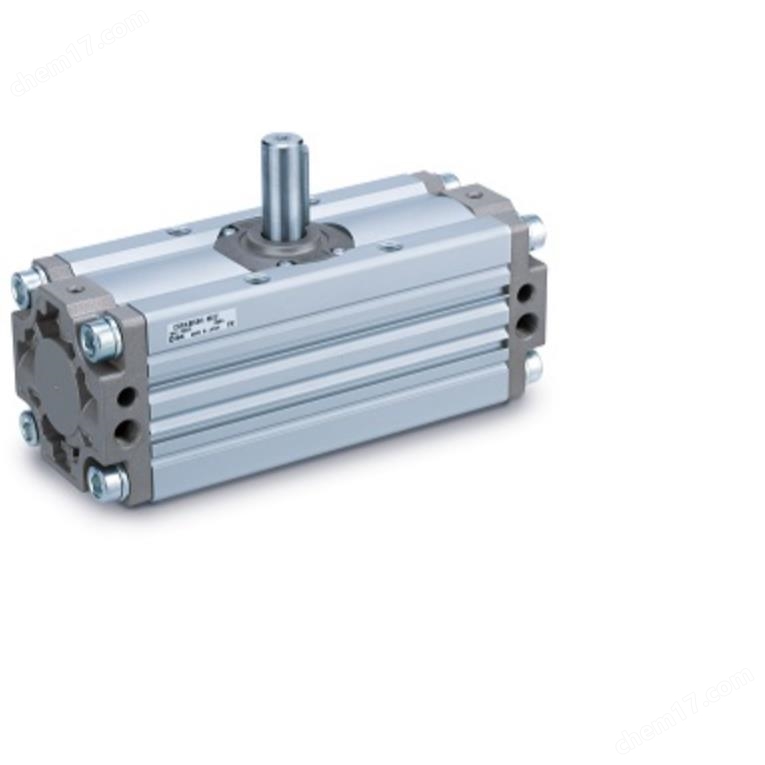

 描述 CRA1 系列 擺動氣缸 齒輪齒條型 尺寸:30,50,63,80,100

●可2面安裝帶小型磁性開關(D-M9□型)

  可從磁性開關正面安裝

●質量大減少14%

●帶緩沖

  緩沖針閥調整容易

●帶磁性開關(CRA1系列：CDRA1,、CDRA1□□U-Z,、CDVRA1)

字段描述字段取值取值描述

內置磁環 D 內置磁環

安裝方式 B 基本型

軸形式 S 單軸

形式 - 氣壓式

尺寸 80 尺寸 80

通口的種類 - Rc

擺動角度 190 190°

緩沖 - 無氣緩沖

磁性開關型號 - 無磁性開關

磁性開關個數 - 2個 或 無

訂制規格 - 標準

其他特性

字段描述取值描述

氣缸通口尺寸 1/4

精度 基本型

使用流體 空氣

接管口位置 正面通口

低使用圧力 [MPa] 0.1 MPa

高使用圧力 [MPa] 1.0 MPa

角度調整范圍 0～+4 °

環境溫度 0～60℃

給油 不給油式

允許動能 [J] 0.16 J

材質（缸筒） 鋁合金

齒輪材質 碳鋼

端蓋材質 鋁合金

動作上穩定的擺動時間調整范圍 0.2～4 s/90°
