VC-10 德國OPTACOM輪廓粗糙度儀
- 公司名稱 德瑞華測量技術(蘇州)有限公司
- 品牌 Optacom
- 型號 VC-10
- 產地 德國optacom
- 廠商性質 代理商
- 更新時間 2025/6/14 17:08:16
- 訪問次數 36
聯系方式:汪軍18758107067 查看聯系方式
聯系我們時請說明是化工儀器網上看到的信息,,謝謝!
Werth工業CT,,Werth復合式三坐標,,Aberlink現場三坐標,TRIMOS測高儀,、測長機,,Optacom螺紋輪廓粗糙度儀,WYLER電子水平儀,,SYLVAC藍牙量具,,PWB對刀儀,EMCO-TEST維氏硬度計
產地類別 | 進口 | 產品種類 | 接觸式輪廓儀/粗糙度儀 |
---|---|---|---|
價格區間 | 50萬-100萬 | 應用領域 | 電子/電池,航空航天,汽車及零部件,電氣,綜合 |
測量范圍 | X軸:225mm,;Z軸:225mm | 分辨率 | 0.001um |
測量精度 | ±0.5um |
德國OPTACOM輪廓粗糙度儀致力于各行業領域的實驗室或工作現場精密輪廓粗糙度測量需求,,為您提供各種類型的輪廓形貌掃描測量?jī)x或精密輪廓粗糙度綜合測量?jī)x。儀器參數符合ISO,、DIN,、JIS、EN等各類標準,。CNC全自動X,、Z軸采用全程大量程高精度光柵尺,選配上下雙向測針,,Y軸自動工作臺同時可測量旋轉類工件內外徑幾何尺寸(自動鎖定拐點測直徑),,內外輪廓形貌等。再選配分度頭裝夾工件,,可測量圓度,、圓柱度及不同截面的復雜幾何尺寸。
型號有:LC-10/VC-10/VC-10EL/VC-10UL
德國OPTACOM輪廓粗糙度儀主要?特點:
◆儀器主體結構采用輕型耐用的航空合金材料
◆ X軸與Z軸采用獨立機械系統,,可同時實現X&Z雙軸全量程范圍內連續掃描,,并保持針尖分辨率恒定
◆ X軸與Z軸采用獨立整體光柵系統
◆ THK*供給的超精密線性導軌
◆ 非接觸式增量光柵的測量系統,密閉式的設計可zui大程度降低磨損和提高讀數可靠性
◆ 輕型高強度碳纖維聚合物測量臂
◆ 電子反饋測力機構
◆ 快速裝卸測針裝置,,可自定位
◆ 操縱桿全自動控制測量
德國OPTACOM輪廓儀特點
硬件特點 | 軟件優點 |
模塊化設計,,升級簡單 | 所有測量模塊,一個測量軟件 |
維護保養成本低 | 人性化的軟件,,操作簡單 |
增量式光柵 | 軟件支持中文及多國語言 |
測針全自動接觸工件表面 | 一次測量即可評價輪廓度,、粗糙度、圓度 |
測針堅實耐用,全自動防撞保護系統 | 全自動測針校準 |
固定式測桿系統 | 可自定義打印模板 |
zui大425X425mm標準測量范圍 | 測量和打印多窗口獨立顯示 |
移動亦可測量,,測量亦可移動 |
德國OPTACOM輪廓儀技術參數:
型號 | VC10 | VC10EL | VC10UL | LC10 |
X軸測量范圍mm | 225 | 325 | 425 | 225 |
Z軸測量范圍mm | 225 | 325 | 425 | 225 |
X軸Z軸全量程分辨率 | 0.002μm | 0.02μm | ||
針尖分辨率 | 小于3nm | 小于30nm | ||
測量力(軟件自動調節) | 0-150mN | |||
測量長度 | 0.1-225/325/425mm | |||
爬坡能力 | 上坡78°, 下坡87° |
雙向測量模塊
Optacom公司擁有大量程精密雙向測量技術的,,通過雙向測量模塊的應用,用戶可以非常容易的測量工件的輪廓,,角度,,距離,圓弧半徑和標注公差等,。這使得用戶能方便的測量出工件的整個輪廓,,并能分析各個元素之間的關系。
Optacom公司的雙向測量技術非常簡單易懂,,通過對零件的上下輪廓的精密掃描,,在軟件中建立起零件的坐標系,從而可以計算零件整個輪廓各個部分之間的尺寸和位置關系,。
德國OPTACOM輪廓儀應用實例:
外螺紋測量實例:
內螺紋測量實例:

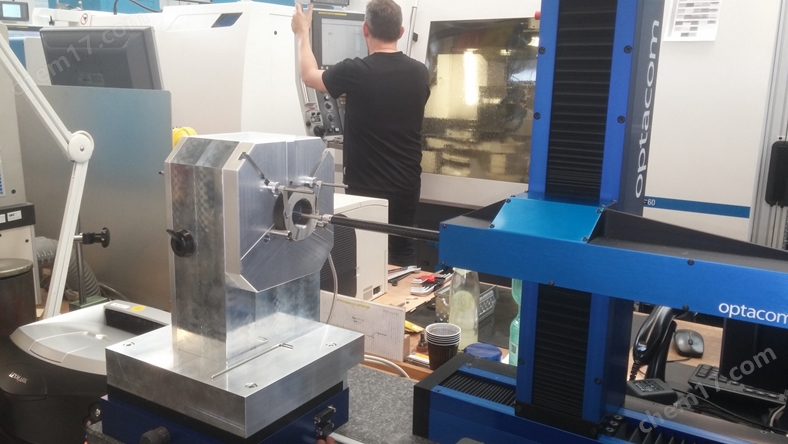

超深內孔輪廓測量實例:
