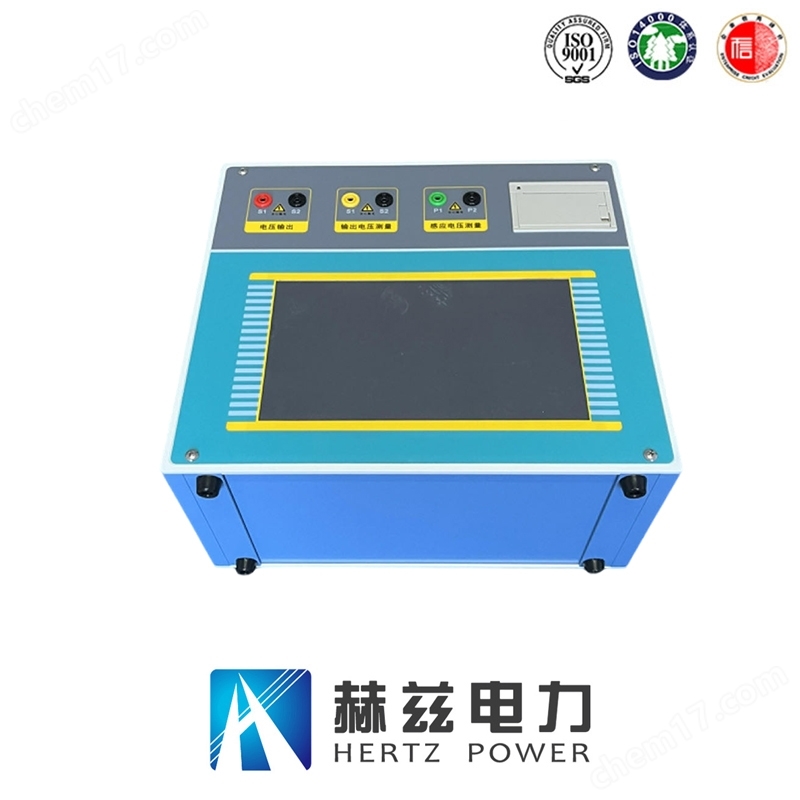

HZFA-I 變頻互感器特性測試儀
- 公司名稱 武漢赫茲電力設備有限公司
- 品牌 赫茲電力
- 型號 HZFA-I
- 產地 湖北省武漢市東西湖區融創中心22棟4樓
- 廠商性質 生產廠家
- 更新時間 2025/6/13 9:15:25
- 訪問次數 40
聯系方式:張先生15342214292 查看聯系方式
聯系我們時請說明是化工儀器網上看到的信息,,謝謝!
承試設備,串聯諧振,繼電保護測試儀,直流高壓發生器,耐壓試驗設備,斷路器測試儀,電纜故障測試儀,接地電阻測試儀,直流電阻測試儀,sf6微水儀
應用領域 | 能源,電氣 | 輸入電源電壓 | AC220V±10% |
---|---|---|---|
輸入電源頻率 | 50/60Hz | CT變比測量范圍 | 1~40000 |
CT變比測量精度 | ±0.2% | 相位測量精度 | ±3min |
相位測量分辨率 | 0.3min |
一,、產品簡介
僅需進行簡單的數字設定:設定互感器的額定參數。儀器將全過程自動記錄數據,,并自動將變比極性,、伏安特性曲線等計算并顯示出來,省去換線,、手動調壓,、人工記錄、整理,、描曲線等煩瑣勞動,。
現場檢定變頻互感器特性測試儀無需標準電流互感器、升流器,、負載箱,、調壓控制箱以及大電流導線,變頻互感器特性測試儀使用極為簡單的測試接線和操作以實現電流互感器的檢定,,極大的降低了工作強度和提高了工作效率,,方便現場開展互感器現場檢定工作;快捷,、簡單,、精確、方便 ,。,。。,。,。。
二,、特點及主要功能
1)既滿足各類CT(如:保護類,、計量類、TP類)的勵磁特性(即伏安特性),、變比,、極性,、二次繞組電阻、二次負荷,、比差以及角差等測試要求,,又可用于各類PT電磁單元的勵磁特性、變比,、極性和二次繞組電阻測試,。
2)自動給出拐點電壓/電流、10%(5%)誤差曲線,、準確限值系數(ALF),、儀表保安系數(FS)、二次時間常數(Ts),、剩磁系數(Kr),、飽和及不飽和電感等CT參數。
3)測試滿足GB1208(IEC60044-1),、GB16847(IEC60044-6) 、GB1207等各類互感器標準,并依照互感器類型和級別自動選擇何種標準進行測試。
4)基于優良的低頻法測試原理,,能應對拐點高達40KV以上的CT測試,。
5)測試簡單方便,一鍵完成CT直阻,、勵磁、變比和極性測試,而且除了負荷測試外,,CT其他各項測試都是采用同一種接線方式。
6)界面友好美觀,,全中文圖形界面,,面板自帶打印機,可隨時打印曲線圖及測試數據,。
7)帶有大容量存儲器,,可存儲2000組測試數據;
8)試驗完畢后將數據存入U(xiǎn)盤,,可以在電腦端用軟件進行數據分析,,并生成WORD報告。
9)拐點自動計算功能,,試驗數據篩選打印功能,,自帶日期/時間功能。
10)單機一體化,,重量輕,,僅重8.2Kg,,方便攜帶,便于流動試驗,。
三,、技術指標
測試用途 | 保護和計量類CT、保護類PT | |
輸入電源 | 電壓 | AC220V±10% |
頻率 | 50/60Hz | |
輸出 | 電壓 | 0~180Vrms |
電流 | 最大12Arms,,36A(峰值) | |
CT變比測量 | 范圍 | 1~40000 |
精度 | ±0.2% | |
PT變比測量 | 范圍 | 1~40000 |
精度 | ±0.5% | |
相位測量 | 精度 | ±3min |
分辨率 | 0.3min | |
二次繞組電阻測量 | 范圍 | 0~300Ω |
分辨率 | 1mΩ | |
精度 | 3%±1mΩ | |
交流負載測量 | 范圍 | 0~300VA |
分辨率 | 0.01VA | |
精度 | 0.2%±0.1VA | |
環境條件 | 運行溫度 | -10℃~+50℃ |
存儲溫度 | -10℃~+50℃ | |
濕 度 | 相對濕度:5%~95%,,不結露 | |
儀器尺寸 | 340mm×296mm×174mm | |
儀器重量 | 重量<9kg |
