CS9980X系列CS9980A倍頻倍壓感應耐壓測試儀性能特點

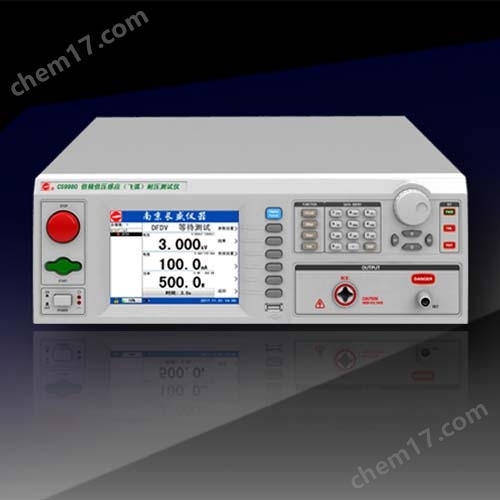

CS9980X系列CS9980A倍頻倍壓感應耐壓測試儀

·具有 OSC（開\短路檢測）功能,，可檢測測試夾具與被測試體是否可靠連接及提早預判被測試體是否短路

·可通過電弧偵測判定層間是否存在短路

·可同時顯示測試電壓、感應電流及測試功率

·采用 DDS 技術產生測試所需正弦波,，波形純凈,、失真度小

·輸出頻率范圍為 40.0Hz-600.0Hz，分辨率為 0.1Hz

·具有一鍵截屏功能

·交流耐壓的最大輸出功率可達 1000VA

·具有 GIF 檢測功能,，可有效保護操作人員的安全

·能夠更有效的用于某些微型電子變壓器的匝間短路判定

CS9980X系列產品型號參數

變壓器及互感器的感應耐壓試驗（含飛弧防護驗證）是確保設備絕緣系統可靠性的核心試驗項目,。變壓器繞組的匝間、層間,、段間及相間的,，是評估變壓器內部絕緣性能的關鍵測試，其核心目的包括：

1.驗證絕緣強度
通過在變壓器繞組施加兩倍及以上額定頻率的高電壓（通常為 100~600Hz）,，使繞組主絕緣（如繞組間,、繞組與鐵芯 / 外殼間）和縱絕緣（如匝間、層間）承受比正常運行更高的電場應力,。通過監測試驗過程中的電流,、功率及功率因數等參數，判斷絕緣是否存在缺陷,。

2.排查制造缺陷
在制造過程中,，繞組可能存在漆膜破損、絕緣紙褶皺,、導線毛刺等微小缺陷,。感應耐壓試驗?zāi)鼙┞哆@些隱患，避免因絕緣薄弱導致的匝間短路或?qū)娱g擊穿,，防止運行時發生嚴重事故（如爆炸或起火）,。

3.評估絕緣結構設計
驗證繞組分段、層間絕緣布置等設計是否合理，確保在動態電磁應力下（如諧波,、涌流等復雜工況）,，各部位電場分布均勻，避免局部電場集中引發絕緣劣化,。

4.預防運行故障
運行中的變壓器可能因雷電沖擊,、操作過電壓或長期溫升導致絕緣老化。該試驗通過高頻或工頻高壓的持續作用（如1分鐘至數小時）,，模擬加速老化過程,，提前發現潛在絕緣劣化趨勢。

5.符合安全標準依據國際標準（IEC60076,、GB1094,、GB9706.1-2020/IEC 60601-1中 15.5.2試驗要求），縱絕緣耐壓試驗是變壓器出廠及投運前的強制性測試,，確保設備滿足行業安全規范,，降低因絕緣失效導致的電網事故風險。
