萬濠二次元全自動影像測量儀|VMS-2515H萬濠全自動影像測量儀又稱Rational影像測量儀,、萬濠影像測量儀,、萬濠手動影像測量儀、二維影像測量儀,、2.5次元測量儀,、2D測量儀、二坐標測量機,、電路板輪廓尺寸測量儀,、模具材料測量、地板形狀測量儀等,。測量行程：220*120mm,；測量精度：0.5μm；儀器凈重：146KG,；建議放置臺 ：載重要求≥350KG,；提供產品銷售價、故障檢測維修保,、配件供應及技術解決方案,，產品質保12個月，提供送貨上門,、安裝調試及教學培訓服務,。

萬濠二次元全自動影像測量儀|VMS-2515H萬濠全自動影像測量儀技術參數：

一,、基本信息：

二、 影像系統：

1．CCD：彩色1/2″CCD攝像機   2．變焦物鏡倍率：0.7X～4.5X

3．視頻總倍率：20X～128X       4．光源：上表面光,、下輪廓光,，均可調節亮度。上光源為3環LED冷光源,，輪廓光為LED冷光源  激光指示位置

5．精度：分辨率：0.0005mm

精 度：≤（2.5+L/100）µm   （注：L為被測量長度,，單位為mm）

三、產品特點

影像測量儀結合光,、機,、電一體，將工件攝入計算機處理并放大20到120倍(可選更高放大倍數),，顯示于屏幕上,，可以直接拍照存檔或做表面觀察、量測,、繪圖,，其測量資料可做SPC統計、成EXCEL報表,、制圖文件,，也可以轉成AUTOCAD應用，AUTOCAD圖形也可以調入計算機軟件中與工件對比,，制成數據,，可以在計算機上儲存,、打印,，更可通過網絡進行傳送。

四,、主要特點

①傳動裝置設計,，實現快速移動?；◢弾r結構,，框架穩定可靠。

② 人性化Z軸前置設計,，不用高臺手臂就能輕松實現聚焦,。

③測量數據可導出Excel、Word,，AutoCAD等,。圖文并茂的報表輸出功能,輕松輸出檢測結果。三軸滑軌,，保證機器精度及使用壽命,。

④高清晰度鏡頭和高分辨率CCD,，實現產品高清晰度測量。

五,、軟件系統

1.自主開發的QMS3D-M軟件,，高清晰彩色攝像機；
2.軟件輔助調光,，便于使用者知道光是否過度飽和,；
3.可實現高度輔助測量；
4.可通過激光指示器尋找被測工件的具體位置,，可適應復雜的工件測量,；
5.腳踏開關與軟件配合，操作更簡便,。

六,、基本測量功能

1.可測幾何量：點、交點,、直線,、圓、圓弧,、橢圓,、角度、平行線,、垂直線等

2.尺寸標注：長度,、角度、坐標,、半徑等,。

3.組合元素：兩點距離、直線中點,、點線距離、圓心距,、角平分線,、點圓切線、兩線平分距離,、兩圓切線,、兩圓弧點距離。

4.形位公差：同心度,、真圓度,、直線度、垂直度,、平行度,。

輸出及數據統計.可輸出Excel   Word報表和AutoCAD文件,。

七、配置清單Configuration List

以上測試數據來源于廠家

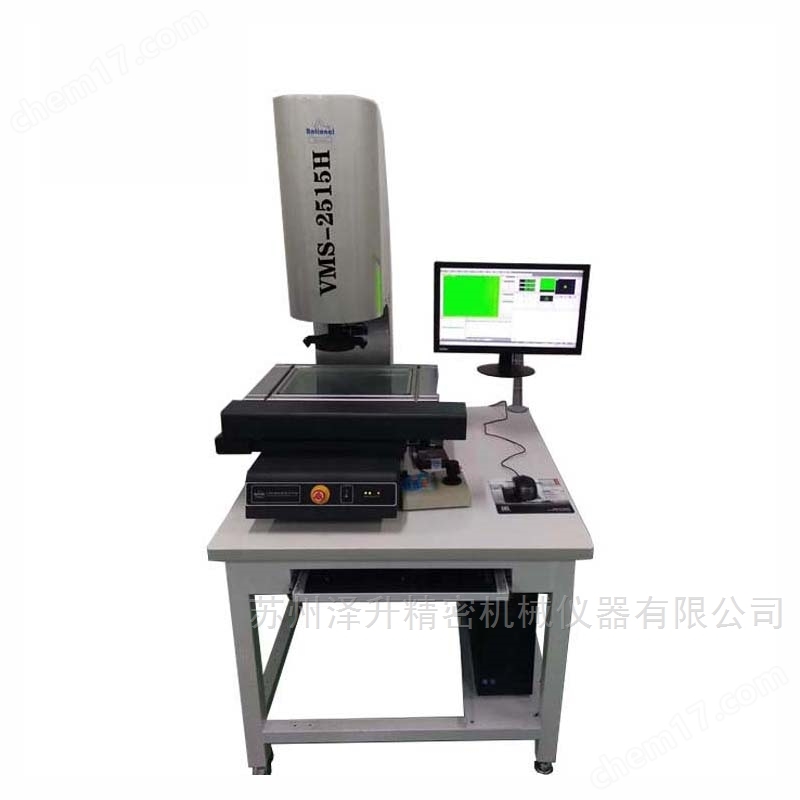

萬濠全自動影像測量儀實物圖：
