Profi-HUB6是應用于適合工業環境下的PROFIBUS集線器,，產品通過EMC電磁兼容性試驗標準，它提供了PROFIBUS信號在0-12MBPS速率通訊狀態下,，以雙絞線作為通訊傳輸電纜,，將總線變?yōu)樾切途W(wǎng)絡并延長PROFIBUS通訊距離在1200米左右的通訊解決方案。另外一個顯著作用是起到了PROFIBUS總線的隔離作用,，尤其對于沒有任何防浪涌,、突波保護措施的總線結構,，為避免設備運行風險，更需串接PROFIBUS集線器,。在應用了PROFIBUS集線器的總線上,，Profi-HUB也增強了PROFIBUS信號的驅動能力，用以驅動總線掛接更多的PROFIBUS設備,。Profi-HUB需要外部供電,，10--30V DC 寬電壓輸入，耐壓達4000V,，同時內置的瞬變抑制元器件,，16KV ESD突波保護，能有效的防止PROFIBUS總線被諸如雷擊,、浪涌等突波損害,，確保PROFIBUS設備以及PROFIBUS總線運行在安全、可靠狀態,。LED指示電源,、數據收、數據發工作狀態,。

全部透明的傳輸方式,，半雙工通訊模式，通訊波特率自適應,，高度可至12MBPS（與通訊距離有關），無需更改用戶通訊軟件設置,。

主要技術指標:

總線速率：支持基本速率9.6kBit/s, 19.2kBit/s ,45.45kBit/s, 93.75kBit/s, 187.5kBit/s, 500kBit/s;同時也支持 1.5MBit/s, 3MBit/s, 6MBit/s,12Mbit/s; 線路速率自適應

總線接口：高速RS485電平接口,，符合EN50170 Part 1

傳輸類型： Profibus協議透明傳輸

數據接口：DB9 （孔），引腳定義符合EN50170 Part 1

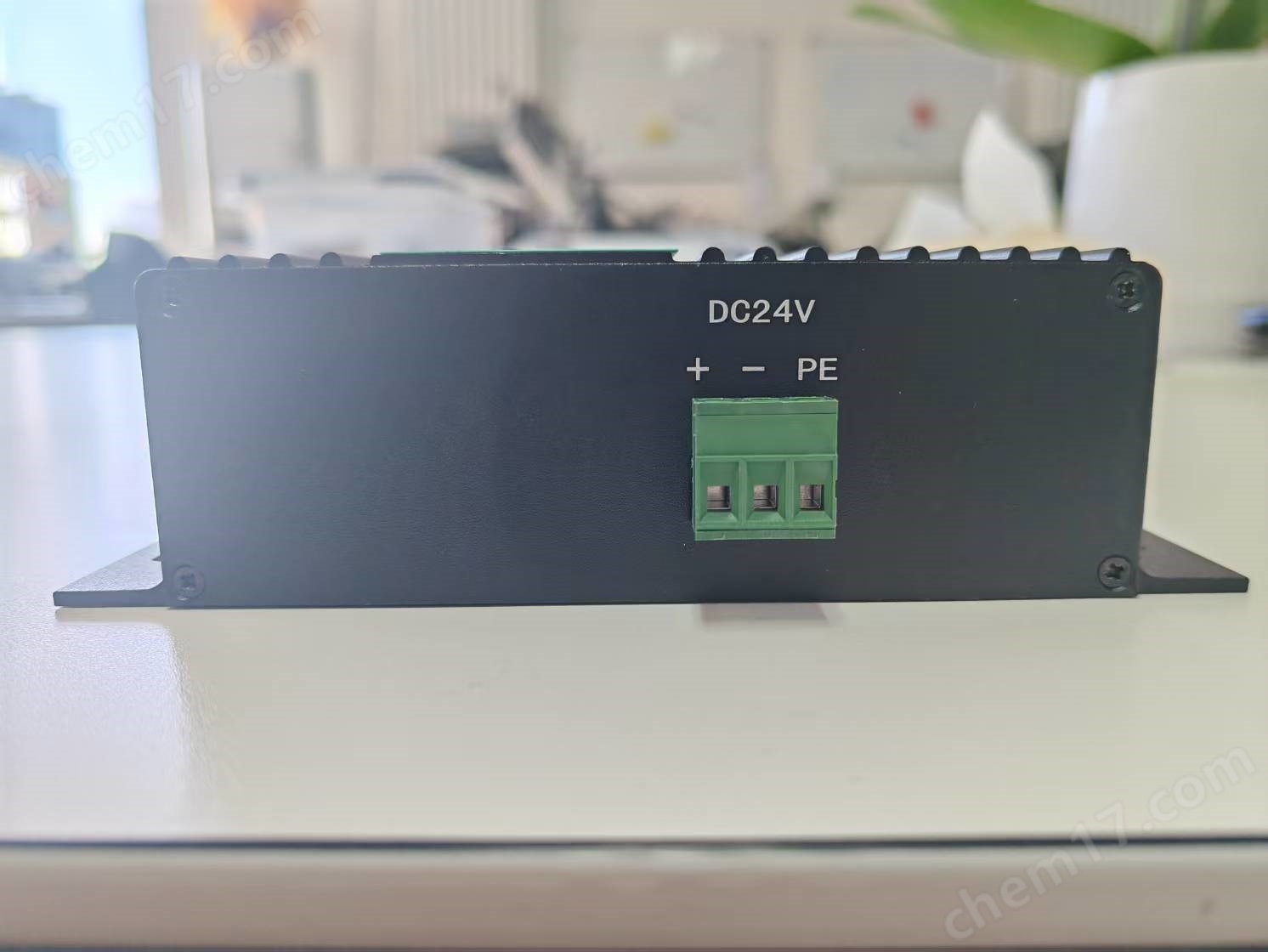

輸入電源：DC10V-DC30V,， < 2W ,；

LED狀態：總線狀態，總線收發數據,、運行指示,，告警

機殼結構：D35mm導軌式，40x 110 x 74（mm）

機殼工藝：金屬外殼,；防護等級：IP20

振動特性：符合IEC68-2-6

重 量：約500g

溫濕特性：工作溫度,，-35℃ ~ +75℃；

濕度：95%無凝露,；

存貯溫度：-45℃ ~ +85℃

符合標準：EN50170 Profibus Standard
