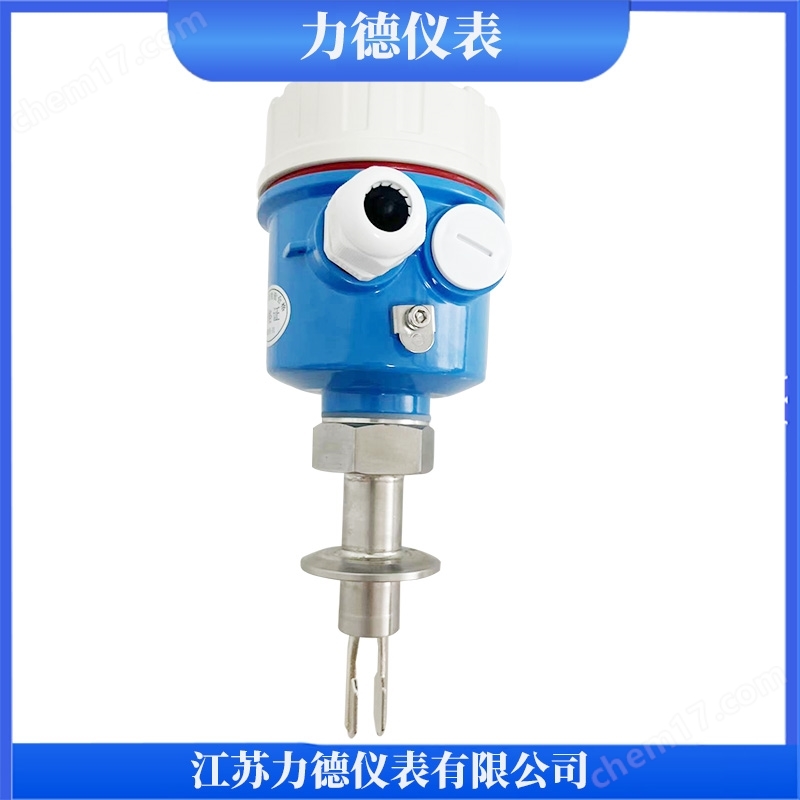

一,、LD-YCK系列音叉式液位開關產品概述：

是一種新型的物位開關。儀表由一個發訊叉體和放大器部分組成,，在叉體根部壓緊兩組壓電晶體,，一組作為驅動器，驅動叉體產生振動,，另一組作為檢測器,，用以將叉股轉換成電壓信號。當叉股受阻時,，振動器振幅變小,，振動頻率改變，繼電器輸出開關信號,。從而實現物位限位測量,。傳感器材質為316不銹鋼，可抗輕度腐蝕,，用于限位控制器和高/低位報警,。

二，LD-YCK系列音叉式液位開關主要特點：

1,、帶智能電路的料位,，液位開關，使用于——幾乎所有液體——輕質固體散粒,；

2,、多種輸出形式——2線制AC，2線制DC,；

3,、高頻激勵，抗干擾性強,；

4,、安裝簡單免維護；

5,、運行與液體的電導率,，介高常數,，粘度，壓力,，溫度無關,。

三，技術參數：

1,、供電電壓：DC24V 或 AC220V,；

2、工作溫度：叉體 -40～150℃,；

3,、環境溫度：-20～70℃；

4,、工作壓力：≤2MPa,；

5、介質密度：≥ 0.7g/cm3,；

6,、輸出方式：繼電器輸出 （AC220V/5A,DC 28V/10A）；

7,、輸出延時：1～50秒可調,；

8、功率消耗：0.5W,；

9,、高低位報警：現場可設置為HLFS（高位報警方式）或LLFS（低位報警方式）；

10,、電氣接口：3/4“NPT,； M20×1.5

11、過程連接：1“NPT螺紋安裝（標準,，可選BSPT）,；法蘭安裝（可選）；

12,、外殼防護：IP65,； 13、防爆標志：Ex dⅡCT4,。

四,，安裝說明：

通常采用側裝（在倉壁側面安裝）方式安裝與倉體側壁對料位高度進行上下限位置的檢測；當倉體不便側面開孔時可采用頂裝（在倉的頂部安裝）方式安裝,，位置應選擇能避開進料時物料沖擊的位置,；亦可安裝與管道上防止泵的無料運行。

五,，注意事項：

1,、安裝傳感器時，將其插入罐體,，用扳手卡住傳感器螺紋上部的六方形擰緊即可,，注意不要用手?jǐn)Q動殼體，因?yàn)樵跀Q緊的過程中會造成殼體與探桿間發生轉動,。在出廠時殼體內部的電子單元與傳感器的連接電纜已接好,，用力擰殼會使內部的連接電纜拉斷。

2,、安裝施工時注意叉體不要受到強烈沖擊,，以免損壞壓電晶體。

3,、儀表傳感器應盡量避開物料的沖擊,，水平安裝時，叉體的兩個平行叉板應取與地面垂直方式（此時叉體方向標記沖上或者沖下）,，以保證物料能容易地從叉板之間流出,。

六、選型編碼：

七,、設計選用及訂貨須知：

1、液面控制裝置型號規格,；

2,、測量范圍；

3,、工作壓力,、溫度；

4,、控制裝置材質,；

5、特殊要求協商,；

6,、液位裝置是否配套供應容器上法蘭、螺栓,、螺母,、閥門及密封墊圈等配件，以便正確選型,。
