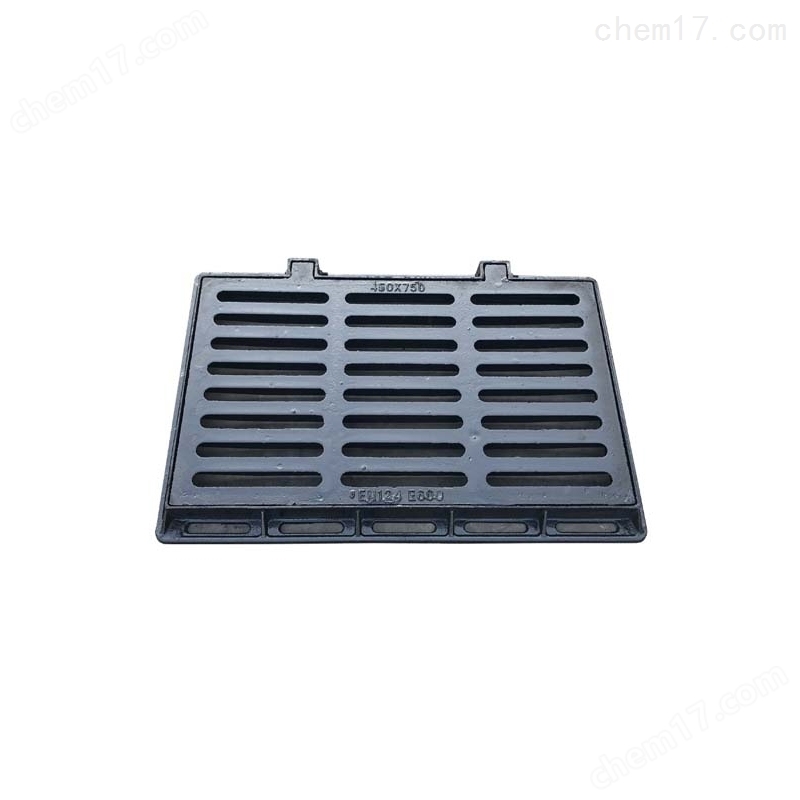

條孔式雨水篦子溝蓋板

位置

水溝,、明溝,、暗溝、排水口,、雨水口,、污水口、倉庫,、物流,、機場、高鐵,、地鐵,、輕軌、公交,、客運站,。

特點

強排水。承載高,。規格全,。價格實惠。重量輕,。方便安裝,。受熱高。使用廣泛,。替換方便,。檢修容易。高度厚度多樣,。

規格

承載：1-90噸

高度/厚度：20/30/40/50/60/70毫米

長度*寬度

200*200毫米200*500毫米

250*500毫米250*700毫米

300*500毫米

350*500毫米

400*400毫米400*500毫米400*600毫米

450*500毫米

600*600毫米

圖片

圓孔式雨水篦子溝蓋板

位置

水溝,、明溝,、暗溝、廚房,、菜市場,、排水口、雨水口,、污水口,、給水口、供水口,、排污口,。

特點

排水弱。阻擋雜質,。規格少,。厚度高度少。重量輕,。使用廣,。替換方便。檢修容易,。

規格

承載：1-3噸

高度/厚度：20/30/40毫米

長度*寬度

200*500毫米

250*500毫米

250*700毫米

300*500毫米

350*500毫米

400*600毫米

圖片

防滑式雨水篦子溝蓋板

位置

水溝,、明溝、暗溝,、廚房,、菜市場、排水口,、雨水口,、污水口、給水口,、供水口,、排污口。

特點

排水適中,。阻擋雜質,。防滑。廚房,。商場,。工廠。餐廳,。菜市場,。

需要排水及防滑位置。

規格

承載：1-3噸

高度/厚度：20/30/40毫米

規格：

長*寬

300*500毫米

350*500毫米

400*600毫米

套件式雨水篦子溝蓋板

位置

水溝,、明溝,、暗溝,、廚房、菜市場,、排水口,、雨水口、污水口,、給水口,、供水口、排污口,、積水井,、集水井,、市政,、道路。

特點

防盜,、防移位,、防滑、防噪音,、防沉降,。排水強。

規格

承載：1-50噸

高度/厚度：20/30/40/50/70/毫米

長度*寬度

250*500毫米250*700毫米

300*500毫米

350*500毫米

400*400毫米400*600毫米400*500毫米

500*500毫米

600*600毫米

450*750毫米

防沉降式雨水篦子溝蓋板

位置

水溝,、明溝,、暗溝、廚房,、菜市場,、排水口、雨水口,、污水口,、給水口、供水口,、排污口,、雨水井、污水井,、給水井,、供水井、集水井,、積水井,。

特點

防盜、防沉降,、防移位,、防噪音,、防滑。井口位置使用,。

規格

承載：1-80噸

高度/厚度：40/50/60/70/100/120/150毫米

長度*寬度

250*500毫米

250*700毫米

4508750毫米

圖片

位置

通常設于合流制排水管渠與截流干管的交匯前或交匯處,。

特點

溢流井蓋篦子：

合流制排水系統中，用來截留,、控制合流水量的構筑物,。

溢流井蓋篦子組成結構：

由井基、井底,、流槽及堰,、井身、井蓋和井座 等組成,。

溢流井蓋篦子構造分類：

截流槽式溢流井,、溢流堰 式溢流井、跳越堰式溢流井等,。

溢流井蓋篦子作用：

1,、可以增強城市排水防澇能力。有效削減雨水徑流污染,。促進雨水資源利用,。緩解城市熱島效應。

2,、“海綿體”能對雨水進行凈化,、過濾，從而削減雨水徑流污染,、-城市河道水質,。

3、部分混合污水經溢流井蓋篦子溢出,，直接排入水體,。

溢流井蓋篦子排水系統中功能：（截流式合流制排水系統）

1、溢流井的設置是為了控制混合污水的流入不-過污水處理廠的處理負荷,。

4,、臨河岸邊建造一條截流干管，同時在合流干管與截流干管相交前或相交處設置溢流井,，并在截流干管下游設置污水廠,。

規格

溢流井蓋篦子設置位置：

規格：450*700*70毫米700*70毫米。

圖片

位置

路面較寬,、有緣石,、徑流量較集中且有雜物處。

特點

強排水、蓋子可以解開,、減低安裝成本（對比單個）,、更方便檢修（大型器具可以進入修整）。節約底座成本,、剛換更便捷（無需幾個更換）,。

規格

高度:40/50毫米

規格：500*1000毫米。

圖片

位置

名稱：側墻雨水地漏（屋面?zhèn)攘⑹接晁髯樱?/span>

連接方式有三種：承插,；螺紋,；卡箍，其連接口尺寸做法可按現行有關規定要求,。

施工方法：水封,。

1、選用時應了解產品的水封是否達到50mm,。

2,、側墻式側墻雨水地漏、帶網框側墻雨水地漏,、密閉型側墻雨水地漏一般大多不帶水封,。

3、防溢側墻雨水地漏,、多通道側墻雨水地漏大多數帶水封，選用時應根據廠家資料具體了解清楚,。

特點

安裝抗壓調節：

1,、側立式雨水篦子安裝面的高低是可調節的。

2,、調節高度不小于35mm,，以屋面或路面裝修完成后的側墻或路緣石雨水地漏面標高和地面持平。

3,、側墻雨水地漏做法應設翼環,，其目的是為了做好側墻雨水地漏安裝在屋面或路面時的要求。

設置在地下車庫汽車通道或承受荷重場所：

1,、雨水箅子強度應能滿足相應荷載規定要求,。

帶水封側立式雨水篦子地漏設計構造要合理：

1、排水流暢,，這樣排水中的雜物不易沉淀下來,。

2、各部分的過水?dāng)嗝婷娣e宜大于排出管的截面積,，且流道截面的較小凈寬不宜小于10mm,。

規格

內徑：440*620外徑540*720毫米，框高度45號，立篦子高度220*650毫米

內徑:   480*630外徑580*700毫米,，框高度60號,，立篦子高度230*650毫米

內徑:   470*700外徑580*800毫米，框高度65號,，立篦子高度230*750毫米

圖片

泄水能力

20L/S

30L/S

泄水能力

0.5～0.7的系數

1～1.4的系數

0.6～0.9的系數

0.4～0.6的系數

安裝

低于附近路面3～5CM,。

周圍路面坡向雨水口。

串聯

單篦子：多個

套篦子：≤3個

1個

≤2個

≤2個

雨水口間距

25～50M

雨水口深度

≤1米

雨水口連接管

最小管徑為200MM,。連接管坡度應大于或等于10%,，長度小于或等于25M，覆土厚度大于或等于0.7M,。

冰凍區域

1,、雨水井及其基礎采取防凍措施。

2,、在泥沙量較大的地區,，可根據需要設沉泥槽。

平面交叉口區域

3,、應按豎向設計布設雨水口,，并應采取措施防止路段的雨水流入交叉口。
