園盤制樣粉碎機主要技術參數:

工作原理:

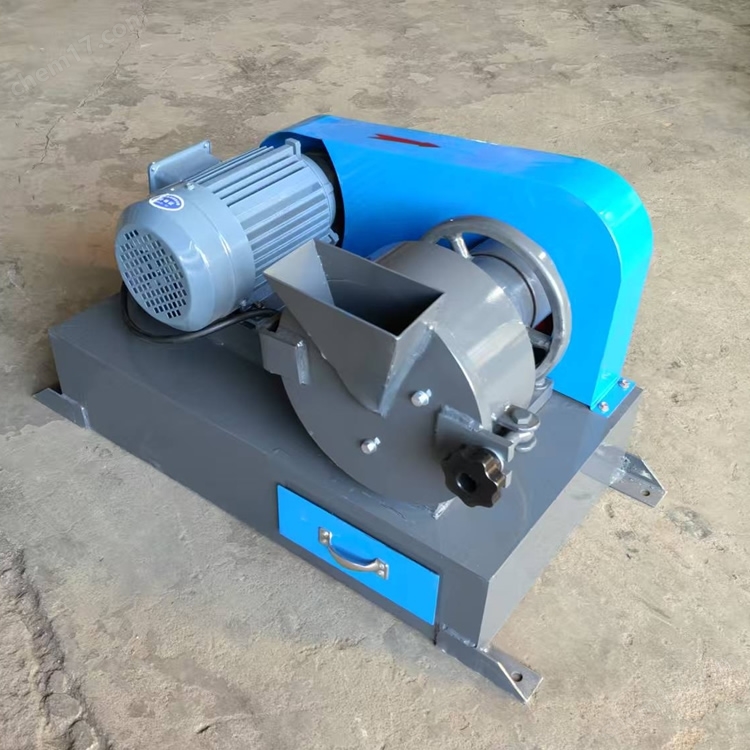

園盤制樣粉碎機電機帶動皮帶輪旋轉,，皮帶輪帶動主軸上的動磨盤旋轉，使動磨盤和定磨盤產生相對旋轉運動,，使在兩盤中間的物料粉碎,，并從兩盤縫隙中落在落料箱中。出料粒度可通過調節手輪來調節兩盤的間隙達到控制粒度目的,。

結構概述:

主要由機體,、底座、主軸,、活動盤,、固定盤、端蓋及料斗等構成,，經三角帶將動力傳給皮帶輪帶動主軸旋轉,，使活動盤固定盤相對運動,，從而使試樣粉碎，出料粒度可通過大小手輪,、主軸等調整磨盤間隙達到控制粒度的目的,。

機體安裝于底盤之上，它的前后軸承室內有主軸,，它的前端設有工作室,，后端有起調節作用的手輪。

主軸中間裝著皮帶輪,，兩軸承室位置裝有球面軸承,，前端設有連接活動盤，后端與調節螺栓相連,。

機體,、端蓋、上蓋組成一個工作室,，物料粉碎在工作室內進行,，物料從端蓋上方的加料口中加入，進入兩磨盤中間,，由于擠壓研磨的作用,，物料被粉碎，粉碎后的試樣從兩磨盤中間的間隙內流出,。落到下面的料斗中,。

磨盤是機器的重要部件，主要作用是擠壓研磨物料,，將物料粉碎至粉狀,。磨盤有鑄鐵，高錳鋼,，高鉻鋼等材質。鑄鐵磨盤用于普通較軟的物料,；高錳鋼耐磨性好,，用于較硬的物料；高鉻鋼耐磨又具備高硬度,，適用于硬度更高的物料,。

調節機構的原理是，松開大手輪,，旋轉小手輪,，使調節螺桿轉動推動主軸，使活動盤前進或后退,。從而調節了兩磨盤的間隙,，達到調節物料粗細粒度的目的,。
