HR-pH-485-D3

在線數字式pH水質傳感器

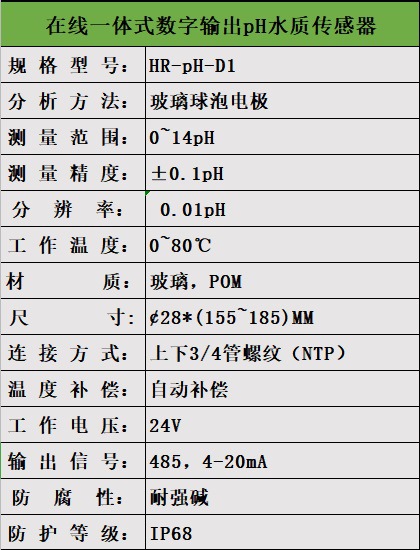

技術參數

產品圖片

安裝及接線

※安裝方式：

  1,、將浸泡瓶擰開,，可以看到傳感器殼體上有兩個3/4 英寸的管螺紋,如下圖,管道式安裝用到3/4 英寸(1),沉入式安裝用到3/4 英寸(2)。

 2,、水質檢測傳感器的安裝主要有兩種形式：

     安裝時,，首先將電極浸泡瓶擰開，確保電極無損壞,，然后根據需要按以下兩種方式安裝在測試源上,。

    1.管道式安裝,如下圖中的五種方式,它都是管道的安裝方法,可根據實際情況選擇；

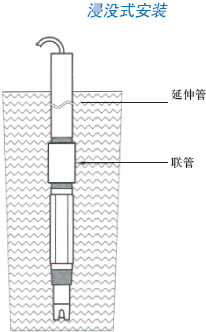

   2.沉入式安裝,如下圖,在傳感器的上接根塑料管子(一般是自來水用的管),攻一下內螺紋,與傳感器頂部的3/4 英寸配合(為了防水,建議在螺紋上面繞些生料帶),導線可順著管子引出即可,。

※接線方式：

  在線數字pH水質傳感器的信號電纜必須采用屏蔽電纜,。共提供4根信號線：

        VCC（紅色）------+12V

      GND（黑色）------GND

      A（綠色）------RS485A

      B（白色）------RS485B

  在線數字式pH水質傳感器（HR-pH-485-D1)要求提供5~12V的直流電源，為提高系統抗干擾性能,，請將控制電源與其它動力電源分開,。

使用前后及使用中的準備及注意點

※清洗：
   良好的pH電極在一、二分鐘內即可穩定下來,。但如電極的參比溶液窗口被溶液內的油或微粒弄臟后其響應會變慢,。電極用水漂洗即可。*使用之前用去離子浸泡1~2H,，如電極的精度或響應時間不符合要求,，電極可在去離子水中浸泡時間要長一些，如一夜,。

※存儲：
          pH電極在測量間隙可存儲去離子水中,，如果暫時沒有也可以存放在清水中，保持傳感器的濕潤,。

通信協議

※Modbus協議

  Modbus是由Modicon（現為施耐德電氣公司的一品牌）在1979年發明的,，是真正用于工業現場的總線協議,。為更好地普及及推動Modbus在基于以太網上的分布式應用，目前施耐德公司已將Moudbus協議的所有權移交給IDA（Interface for Distributed Automation,，分布式自動化接口）組織,，并成立了Modbus-IDA組織，為Modbus今后的發展奠定了基礎,。在中國，Modbus已經成為國家標準(GB/T19582-2008)
