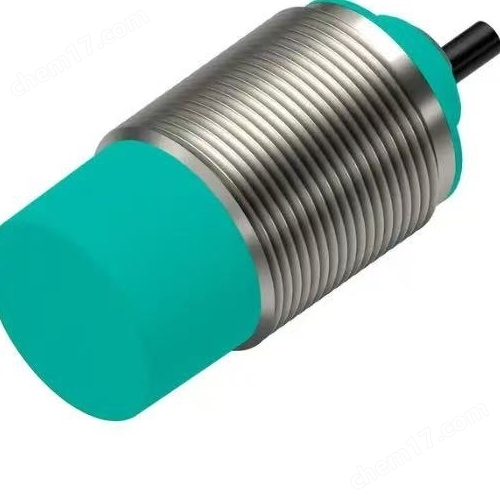

P+F/德國倍加福電感式傳感器

工作原理：

由電感線圈和電容及晶體管組成振蕩器,，產生交變磁場,，當金屬物體接近時,，物體內產生渦流,，導致振蕩停止，此變化經后極放大處理轉換成晶體管開關信號輸出,。

適用場景：

機械自動化：位置檢測,、物料到位確認

嚴苛環境：耐高低溫、防水防塵潔凈場合

工業級控制系統：PNP 三線輸出方便接口標準化,，信號穩定且響應快

選型建議:

若現場有強電磁干擾,、需高壓沖洗或惡劣溫度環境，推薦選擇帶 IP68/IP69K 的 E2?M 版本,。

注重快速維護,、更換便利，M12 接插件式（V1/V3）更合適,。

若是標準工業環境,，無干擾、無需快速替換,，可采用基本型 E2,。

P+F/德國倍加福電感式傳感器

通用規格

開關功能 常開 (NO)

輸出類型 PNP

額定工作距離 25 mm

安裝 非齊平

輸出極性 DC

確保操作距離 0 … 20,25 mm

驅動器件 軟鋼，如 1.0037,、SR235JR（之前為 St37-2）

75 mm x 75 mm x 1 mm

衰減系數 rAl 0,45

衰減系數 rCu 0,42

衰減系數 r304 0,7

衰減系數 rBrass 0,5

輸出類型 3 線

額定值

工作電壓 5 … 36 V

開關頻率 0 … 400 Hz

遲滯 類型 5 %

反極性保護 反極性保護

短路保護 脈沖式

電壓降 ≤ 1 V

工作電流 0 … 200 mA

斷態電流 最大 20 µA

空載電流 ≤ 10 mA

可用前的時間延遲 ≤ 10 ms

開關狀態指示燈 黃色 LED

功能性安全相關參數

MTTFd 1707 a

任務時間 ™ 20 a

診斷覆蓋率 (DC) 0 %

符合性

PWIS 符合性 VDMA 24364-C1/T100°C-W

遵守標準和指令

符合標準

標準 EN 60947-5-2:2007

EN 60947-5-2/A1:2012

IEC 60947-5-2:2007

IEC 60947-5-2 AMD 1:2012

認證和證書

防護等級：II

額定絕緣電壓 Ui：36 V

額定沖擊耐受電壓 Uimp：500 V

UL 認證：cULus 認證,，一般用途，2 類電源

CCC 認證：額定電壓 ≤ 36 V 時,，產品不需要 CCC 認證/標記

船舶認證：DNVGL TAA00003AK
