日本菊水 PBZ系列雙極性直流穩壓電源? PBZ20-20（±20V/±20A）,、PBZ40-10（±40V/±10A）,、
PBZ60-6.7（±60V/±6.7A）、PBZ80-5（±80V/±5A）4 種機型
USB,、GPIB,、RS232C 標準配置。LAN（選件）
PBZ系列是在輸出端無正負極極性切換,，而連續通過0點,，正負極雙向可變的雙極性直流穩壓電源。

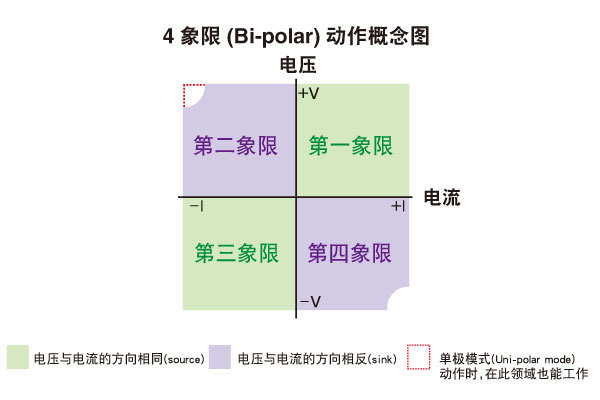

采用“開關方式”+“線性放大器方式”既實現了輕量化,，也實現低脈動低噪聲與高速響應,。通過4象限動作，實現了既能提供功率,，也能吸收功率,，可以驅動電感性負載和電容性負載。同時,，還內置信號發生器,，可以自由地產生任意波形和設置時序控制。還備有電源變動試驗所必需的同步運行功能與擴展輸出電流的并聯運行功能,。
日本菊水 PBZ系列雙極性直流穩壓電源 ?產品功能 同步運行功能
使用多臺PBZ采用時序控制時,，使各臺電源輸出同步的功能。觸發同步,，時鐘同步,，觸發/時鐘共用同步功能。 （最多可以實現5臺同步功能）
并聯運行功能
擴展輸出電流的功能,。根據不同要求的電流值,，采用并聯方式來實現。采用2臺并聯運行組件選件,可以實現同樣型號標配2臺并聯運行功能,。要求3??5臺的并聯運行構成系統時, 請與我們接洽,。
波形產生/時序控制功能
可以簡單自在的制作波形。除正弦波，方波,，三角波以外,，還備有16種波形元素，可以組成1024 steps的任意時序控制波形,?？梢栽佻F(xiàn)各種各樣的波形模式。
|
低脈動,，低噪聲（CV模式）
實現脈動2mV/rms,，噪聲20mVp-p (PBZ20-20)
*PBZ40-10 :實現脈動 4 mVrms, 噪聲 20 mVp-p
*PBZ60-6.7 :實現脈動 4 mVrms, 噪聲 30 mVp-p
*PBZ80-5 :實現脈動 4 mVrms, 噪聲 30 mVp-p
|  |
雙極(Bi-polar)/單極(Uni-polar)模式切換
在雙極模式(Bi-polar)時的吸收功率的最大值為：100W(PBZ20-20)，180W(PBZ40-10),，200W(PBZ60-6.7/PBZ80-5)
在單極(Uni-polar)模式時,，均為400W，不受動作領域的限制,。
|
| 其他- CV/CC選擇
- 存儲功能
- 保護功能（過電壓/過電流/過熱/功率限制）
- FINE設置功能
- 鎖鍵功能
- 遙控感測
- 輸出電壓/電流監控
- 外部電壓,，電阻控制
- 外部信號輸入
- 狀態信號輸出
|
機架系統 (PBZ SR/BP 系列)
PBZ SR/BP 系列是雙極性方式的大容量直流穩壓電源。它以智能型雙極性電源PBZ 系列為基礎,，使用并聯組裝部件（多臺并聯）組裝起來的,、可對應大電流（最大±200A）需求的機型。通過4象限動作,，實現了既能提供功率,，也能吸收功率，可以驅動電感性負載和電容性負載,。同時,， 還內置函數信號發生器， 可以自由地產生任意波形和設置時序控制,。并且,， 標準配備有LAN、USB,、GPIB,、RS232C通信接口
|
 |
PBZ系列雙極性直流穩壓電源? 主要技術參數 型號 | PBZ20-20 | PBZ40-10 | PBZ60-6.7 | PBZ80-5 | AC輸入 額定輸出 | AC輸入 | 公稱輸入電壓 | 100V～240Vac、50/60Hz | 電壓,，頻率范圍 | 90V～250Vac,、47Hz～63Hz | 電流 | 10Aac以下（額定負載時） | 突入電流 | 40Apeak以下 | 功率 | 900VA 以下（額定負載時） | 力率 | 0.95（輸入電壓100V,、額定負載時）（TYP值） | 額定輸出 | 輸出功率 | 400W | 402W | 400W | 輸出電壓 | ±20V | ±40V | ±60V | ±80V | 輸出電流 | ±20A | ±10A | ±6.7A | ±5A | 接地電壓 | DC500V接地只有COM端子可 | 恒電壓（CV模式） | 直流電壓 | 設定范圍 *1 | 雙擊模式 | 0.000V??±21.000V | 0.000V??±42.000V | 0.000V??±63.000V | 0.000V??±84.000V | 單極模式 | 0.000V??21.000V | 0.000V??42.000V | 0.000V??63.000V | 0.000V??84.000V | Fine機能 | ±5% of rating | 設定分辨率 | 0.001V（Fine的設定分辨率為0.0001V） | 0.002V（Fine的設定分辨率為0.0002V） | 設定精度*2 | ±（0.05% of setting＋0.05% of rating） | 溫度系數 | ±（100ppm/℃of rating）（TYP值） | 交流電壓 | 設定范圍*1 | 0.0Vpp??42.0Vpp | 0.0Vpp??84.0Vpp | 0.0Vpp??126.0Vpp | 0.0Vpp??168.0Vpp | 設定分辨率 | 0.01V | 0.1V | 設定精度*3 | ±0.5% of rating | 交流頻率 | 設定范圍 | 0.01Hz～100.00kHz | 設定分辨率 | 0.01Hz | 設定精度 | ±200 ppm | sweep | 線性,，對數 | sweep時間 | 100μs??1000s（分辨率100μs） | 交流波形 | 種類 | 正玄波，方波,，三角波,，任意波形（16種） | 開始相位 | 0°??359° | 方波DUTY | 0.1%??99.9%（f＜100Hz）、1%??99%（100Hz≦f＜1kHz） 10%??90%（1kHz≦f＜10kHz）、50%固定（10kHz＜f） | 恒電壓特性 | 頻率特性*4 | DC～100kHz（TYP值） | 反應時間*5 *6 | 3.5μs,、10μs,、35μs、100μs（TYP 值） | 過調量 | 5％以下（TYP值） | （ 脈動噪音 （ | p-p）*7 | 20mV（TYP值） | 30mV（TYP值） | rms）*8 | 2mV（TYP值） | 4mV（TYP值） | 負載變動*9 | ±（0.005% of setting + 1mV） | 電源變動*10 | ±（0.005% of setting + 1mV） | 恒電流（CC模式） | 直流電流 | 設定范圍 *1 | 雙極模式 | 0.000A??±21.000A | 0.000A??±10.500A | 0.000A??±7.035A | 0.000A??±5.250A | 單極模式 | Fine機能 | ±5% of rating | 設定分辨率 | 0.001A（Fine的設定分辨率為0.0001A） | 設定精度*2 | ±（0.3% of rating） | 溫度系數 | ±（100ppm/℃of rating）（TYP值） | 交流電流 | 設定范圍*1 | 0.0App～42.0App | 0.0App～21.0App | 0.0App～14.07App | 0.0App～10.5App | 設定分辨率 | 0.01A | 設定精度*3 | ±0.5% of rating | 交流頻率 | 設定范圍 | 0.01Hz～100.00kHz | 設定分辨率 | 0.01Hz | 設定精度 | ±200 ppm | sweep | 線性,，對數 | sweep時間 | 100μs??1000s（分辨率100μs） | 交流波形 | 種類 | 正玄波,，方波，三角波,，任意波形（16 種） | 開始相位 | 0°??359° | 方波DUTY | 0.1%??99.9%（f＜100Hz）,、1%??99%（100Hz≦f＜1kHz） 10%??90%（1kHz≦f＜10kHz）、50%固定（10kHz＜f） | 恒電流特性 | 頻率特性*4 | DC～10kHz（TYP值） | DC～5kHz（TYP值） | DC～10kHz（TYP值） | 反應時間 | 35μs,、100μs,、350μs、1m（s TYP值） | 70μs,、100μs,、350μs、1m（s TYP值） | 35μs,、100μs,、350μs、1m（s TYP值） | 過調量 | 5％以下（TYP值） | 脈動噪音*7 | 3mA（TYP值） | 負載變動*8 | ±（0.01% of setting + 1mA） | 電源變動*9 | ±（0.01% of setting + 1mA） | 通信接口 | 共通仕樣 | 軟件協議 | IEEEStd 488.2-1992 | 指令語言 | SCPI Specification 1999.0標準仕樣 | RS232C | 硬件 | EIA232D標準仕樣 D-SUB9連接針（公口）*1波特率:1200, 2400, 4800, 9600, 19200, 38400 bps 數據長度7Bit或8Bit停止Bit 1Bit或2Bit流通量控制流程控制 X-Flow/不對應 | 程序信息終結 | 受信實LF,，送信時CR/LF | GPIB | 硬件 | IEEEStd 488.2-1987標準仕樣 SH1, AH1, T6, L4, SR1, RL1, PP0, DC1, DT1, C0, E1 24連接針（容器） | 程序信息終結 | 受信時LF or EOI,、送信時LF＋EOI | primary地址 | 1??30 | USB | 硬件 | USB2.0仕様に準拠、通信速度12Mbps（Full Speed）,、插座B型 | 程序信息終結 | 受信時LF or EOM,、送信時LF+EOM | 通信速度 | USBTMC-USB488標準設備級 | LAN（選購件） | 硬件 | IEEE802.3 100Base-TX/10Base-T Ethernet IPv4,RJ-45連接器*2 | 對應LXI Class C.Specification 1.2標準 | 不對應LXI標準 | 通信協議 | VXI-11 | 程序信息終結 | 受信時LF or END、送信時LF＋END | 一般規格 | 尺寸（最大部） | 429.5W×128（145）H×550（595）Dmm | 重量 | 約22kg | 附屬品 | 電源線:1根,，J1連接口（插座:1個,，保護蓋:2組，端子:30組）重量物警告標簽:1張,，CD-ROM:1張,，安裝指南:1冊、快速參考:和文1份,、英文1份,、安全手冊:1冊 |
|
