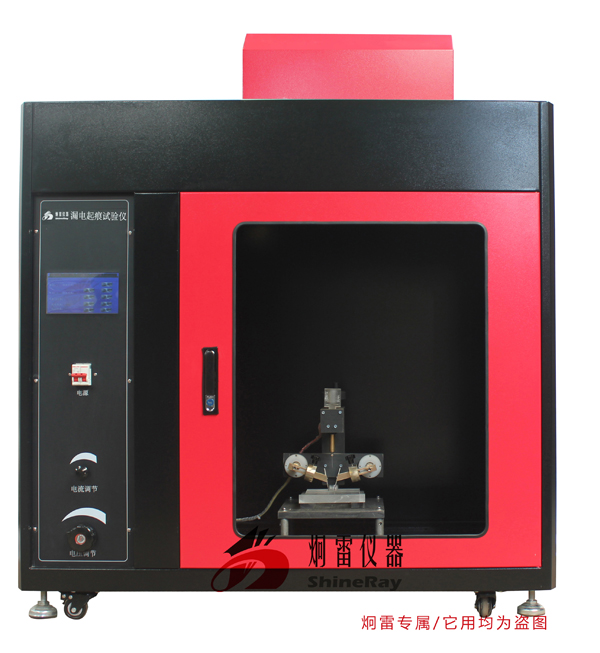

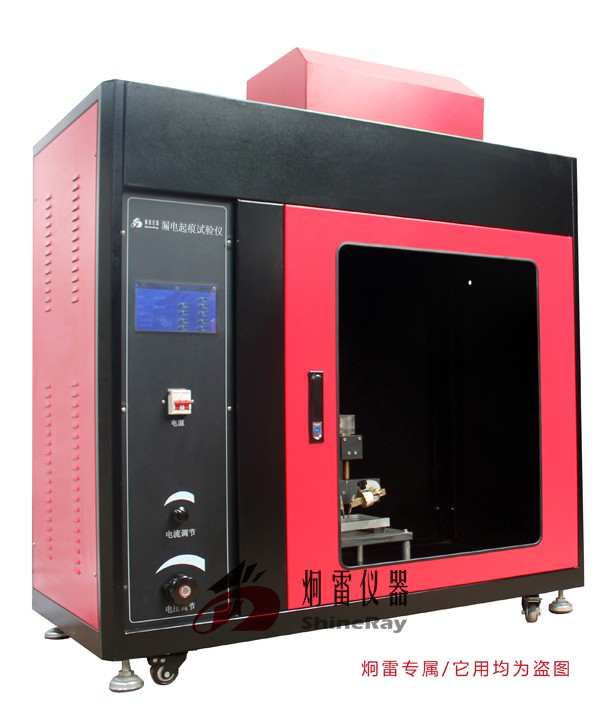

LDQ-2型觸摸屏控制款漏電起痕測試儀

一,、使用范圍

    測量在電壓zui高達600 V時固體電氣絕緣材料在電場作用下表面暴露于含雜質的水時的相對耐電痕化性能,。

    當將電壓施加到放在材料表面上規定 的電極裝置之間，且電解液以規定的時間間隔滴到兩電極之間時,，在此試驗情況下可能產生電痕化,。引起材料破壞所必需的液滴數隨著施加電壓的減小而增加，且在低于某一限值時,，不發生電痕化。
當材料在zui高試驗電壓下也未電痕時,，可以有不同程度的腐蝕,，且腐蝕深度能測出。某些材料能在試驗時燃燒,。

二,、產品功能特點

1.  可編程控制器觸摸屏+PLC控制

2. 電壓、啟動排液,、切換,、電流、停止,、排風,、照明均在觸摸屏上實現，試驗數據可存儲在觸摸屏內,試驗結束自動跳出保存界面,，填寫保存名稱即可保存數據,所有保存的數據均可在歷史數據里查詢

3. 電壓大小,、滴液時間、電流大小,、滴液次數,、設備門狀態、zui大電流,、實驗結果實時顯示

4. 七寸全彩觸摸屏

5. 頂部配有*且防回流排風裝置,，試驗結束后可排出燃燒所產生煙氣

6. 可選擇測試電源范圍

7. 滴液次數、滴液時間均可設定

8. 自動判斷試驗是否合格

9. 電流過載保護

10. 安全保護：自動提示門狀態,；且在門打開的狀態時試驗區沒有電壓,。

11. 提示峰值電流值

三、主要技術參數

1. 電極材料 ：試驗電極 - 鉑金,，電極接桿 - 銅（鉑金純度達到標準要求99%）

2. 電極尺寸 ：( 2mm ± 0.1mm )×( 5mm ± 0.1mm )×( 40mm ± 5mm )

3. 鉑電極 12mm ,，30°±2°斜面

4. 電極距離：4.0mm ± 0.01mm ，夾角 60°±5°

5. 電極壓力：1.00N±0.01N

6. 試液電阻：A液 0.1%NH4Cl,，3.95±0.05Ωm,；B液 1.98±0.05Ωm

7. 滴液裝置：試驗時不需要調整，操作簡單

8. 液滴高度：35mm ± 5mm ( 可調節 )

9. 液滴時間 ：30s±0.01s(優于標準)(可預置調節 )

               50滴時間 24.5min±2min

液滴滴數 ：1 ～ 9999( 可預置 )(可調節液滴大小，使44-55滴的容量為1cm³

10. )

11. 試驗風速 ：0.2m /s( 新標準 )

12. 試驗電壓 ：100V ～ 600V(25V 分度,，可調節 )

13. 電源壓降 ：1.0A ± 0.1A 時 8%

14. 起痕判斷 ：0.50A ±10% ,， 2.00s±10%

15. 施加電壓在100～600V（48～60Hz）之間可調，短路電流在1.0±0.0001A(優于標準0.1A)時電壓下降不超過10%,；

16.  排氣孔：Ø100mm

17. 空氣環境：溫度0~40℃  相對濕度：≤80%  無明顯振動及腐蝕性氣體的場所

18. 當試驗回路中,，短路電流大于0.5A時間維持2秒鐘繼電器動作，切斷電流,，指示試品不合格,；

19. 試驗電源 ：220V 0.6kVA 50-60Hz

20. 外型尺寸:寬1160mm×深600mm×高1310（含腳）mm

21. 燃燒試驗區容積：＞0.5立方,長*寬*高約900mm×590mm×1050mm, 背景黑色，背景照度≤20Lux

四,、隨貨清單

1 說明書 份 1

2 燃燒箱 臺 1

3 排煙管 份 1

4 合格證 份 1

5 不銹鋼塊規 個 1

6 玻璃方塊 塊 1

7 試驗針頭 個 1

8 保險絲 個 1

9 電源線 根 1
