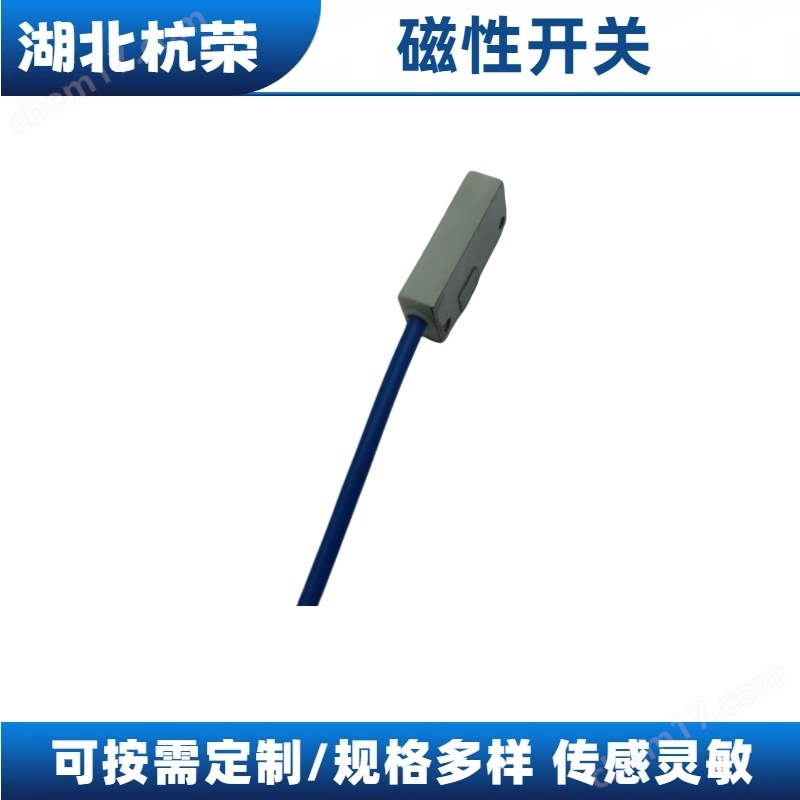

湖北杭榮電氣磁性開關CS1-U無觸點磁性開關規格

湖北杭榮電氣磁性開關CS1-U無觸點磁性開關規格用途

磁性開關的工作原理解析

要想知道這種開關的工作原理,，首先我們就要明白這種磁性開關到底是干什么用的,。就拿氣缸舉一個例子好了,，在氣缸方面，磁性開關的主要作用就是檢查氣缸活塞的運作情況,。當氣缸的磁環移動,，慢慢靠近磁性感應開關的時候，磁性開關的磁片就會被感應,，從而使得觸電關閉,，產生信號；當氣缸的磁環離開感應開關的區域時候,，磁片失去感應的磁性，從而使得觸電斷開,，就不會產生信號,，這樣就可以進行檢查氣缸活塞的位置移動情況，從而控制相應的電磁閥動作,。 因?yàn)榇判蚤_關是一個危險性較的產品,，所以非操作人員是不得觸碰的。關于磁性開關的注意事項其實有很多,，特別是對于這種壓電路中的產品,，一定要小心再小心。在安裝過程中,，周圍的空氣中不能有依然的物質,，在安裝時候，不能讓磁性開關受過大的沖擊力,；安裝時,，不要和其他壓線路連接在一起；如實兩個磁性開關的安裝,，之間的距離好大于3mm,，這也是為了安全著想。

磁性開關是一種利用磁場信號來控制的線路開關器件,，也叫磁控開關,。

按工作原理分為：有接點型（有接點磁簧管型）和無接點型（無接點電晶體型）兩種。

無接點磁性開關和有接點的區別是啥,？

1,、電氣壽命：

有接點磁性開關：有接點磁性開關的壽命標稱值為500萬回。但是根據所帶負載情況的不同,，其壽命值也會有無接點磁性開關：無接點磁性開關的內部由于沒有機械式的接點,，因此壽命是半永的。注意：半永并不是指沒有壽命的限制,。

2,、振蕩現象：

有接點磁性開關：舌簧接點在開閉時產生的彈動,，會造成輸出信號有振蕩的現象。

無接點磁性開關：由于使用三極管進行ON/OFF動作,，因此不會使輸出信號產生振蕩,。

3、開關電流：

有接點磁性開關：由于對能流過舌簧接點的電流有限制,，不能進行大容量的開閉,。

無接點磁性開關：雖然基于三極管的熱損失也有一定的限制，但是比有接點磁性開關的上限容量大,。另外,，對于瞬時間的變動（如突入電流等）有一定的余量保證空間。

磁性開關是如何接線的

bk（black）黑色：一般為輸出線,，輸出為常開,。

bn（brown）棕色：一般為電源線，接電源正極,。

bu（blue）藍色：一般為電源線,，接電源負極。

wh（white）白色：一般為輸出線,，輸出為常閉,。

npn：黑色一端接負載，負載另外一端接電源正極,。

pnp：黑色一端接負載,，負載另外一端接電源負極。

[磁性開關工作原理_兩線磁性開關工作原理_磁性開關兩線如何接線]

1,、接近開關有兩線制和三線制之區別,，三線制接近開關又分為NPN型和PNP型，它們的接線是不同的,。

2,、兩線制接近開關的接線比較簡單，接近開關與負載串聯后接到電源即可,。

3,、三線制接近開關的接線：紅（棕）線接電源正端;藍線接電源0V端;黃（黑）線為信號，應接負載,。而負載的另一端是這樣接的：對于NPN型接近開關,，應接到電源正端;對于PNP型接近開關，則應接到電源0V端,。

4,、接近開關的負載可以是信號燈、繼電器線圈或可編程控制器PLC的數字量輸入模塊,。

[磁性開關工作原理_兩線磁性開關工作原理_磁性開關兩線如何接線]

5,、需要特別注意接到PLC數字輸入模塊的三線制接近開關的型式選擇,。PLC數字量輸入模塊一般可分為兩類：一類的公共輸入端為電源0V，電流從輸入模塊流出（日本模式）,，此時,，一定要選用NPN型接近開關;另一類的公共輸入端為電源正端，電流流入輸入模塊,，即阱式輸入（歐洲模式）,，此時，一定要選用PNP型接近開關,。千萬不要選錯了,。　　6,、兩線制接近開關受工作條件的限制,，導通時開關本身產生一定壓降，截止時又有一定的剩余電流流過,，選用時應予考慮。三線制接近開關雖多了一根線,，但不受剩余電流之類不利因素的困擾,，工作更為可靠。

7,、有的廠商將接近開關的“常開”和“常閉”信號同時引出,，或增加其它功能，此種情況,，請按產品說明書體接線,。
