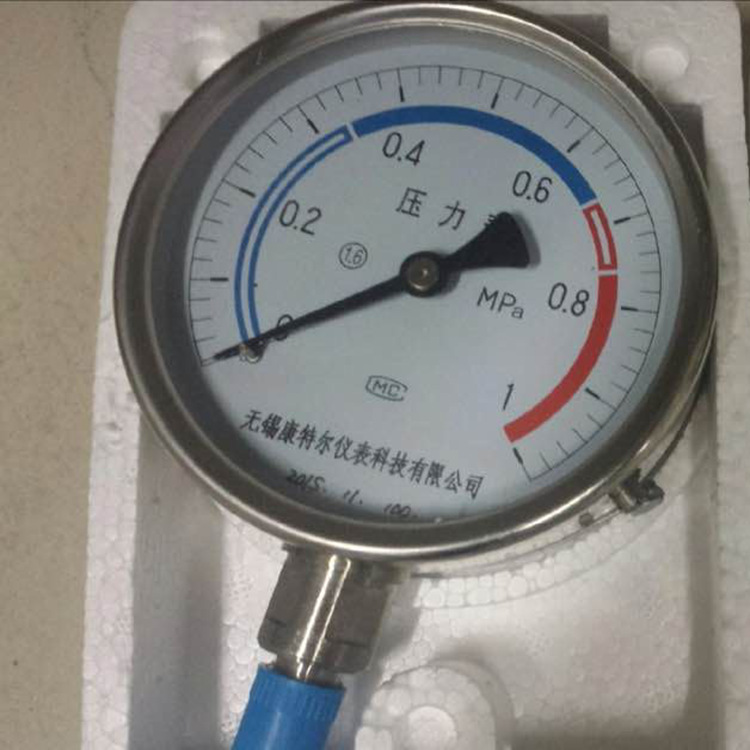

YTF- 各種型號各種規格壓力表
| 參考價 | ￥ 115 |
| 訂貨量 | ≥1 |
- 公司名稱 無錫康特爾儀表科技有限公司
- 品牌
- 型號 YTF-
- 產地 江蘇省無錫市
- 廠商性質 經銷商
- 更新時間 2016/3/3 13:49:50
- 訪問次數 585
聯系我們時請說明是化工儀器網上看到的信息,，謝謝!
無錫康特爾儀表科技有限公司（http://www.skzdh.cn） 一家專業從事智能測控,，流量計,，壓力表，溫度變送器等產品研發銷售,。
無錫康特爾儀表科技有限公司座落在美麗富饒的長江江畔,，享有“中國縣”美稱的魚米之鄉—江蘇省江陰市境內，交通方便,，東臨京滬高速,、西靠寧滬高速、南靠沿江高速,，交通方便,。 我公司擁有一批*從事自動化控制專業高科技人才，為各行業提供了滿意的成套系統,。薈萃實力雄厚的專業隊伍,，積淀豐富的技術，管理經驗,，涵蓋全國的營銷網絡和分支機構,，能夠快速,，便捷的為用戶提供技術服務。在互聯網商務的時代浪潮中,，公司專門成立了電子*,，依靠專業的網絡技術力量和電子商務貿易手段，實施對傳統經濟和資源的整合以及大范圍快速的拓展市場,。公司成立以來憑借良好的信譽及優質的服務已經與各地區的生產廠商建立了*穩定的商業貿易伙伴關系,。 公司堅持“科技、創新,、質量,、服務”的發展方針，繼續秉承“打造產業航母,、貢獻民族經濟”的宗旨,，在今后的發展中，將繼續致力于品牌建設,，不斷培育新的經濟增長點,，把“蘇科”建設為品牌企業。 本公司將以優質的產品,、優惠的價格,、優良的服務積極參與市場競爭，竭誠與各界朋友,，新老客戶誠信合作,，共創輝煌。”
流量計,，壓力儀表,，校驗儀表，調節閥系列,，溫度儀表系列
一,、簡介：
不銹鋼壓力表適用于石油、化工,、冶金,、電站等工業部門對耐蝕、抗振要求較高的工藝流程中測量腐蝕性的,，不粘滯的和不結晶的液體和氣體介質的壓力,。
型號表示
Y T 1 —2 H 3
代號 | 注解 |
Y | 壓力表 |
T | 彈簧管 |
1 | F 防腐耐震 |
FN 防腐耐震 | |
2 | 儀表表盤直徑 |
40、60,、100,、150分別表示表盤直徑為 | |
40mm、60mm,、100mm,、150mm | |
H | 全不銹鋼 |
3 | 儀表安裝方式 |
缺項表示徑向 | |
Z 軸向 | |
T 徑向后帶邊 | |
ZT 軸向前帶邊 |
二,、測量范圍、精確度等級
型號 | 測量范圍MPa | 精度（%） |
YTF(N)-40H(Z) | 0～0.6,、1,、1.6、2.5,、4 | 2.5 |
YTF(N)-60H(Z/ZT) | 0～0.1,、0.16、0.25,、0.4,、0.6、1,、1.6,、 2.5、4,、6,、10、16,、25,、40,、60,、 | 2.5 |
YTF(N)-100H(Z/T/ZT) YTF(N)-150H(Z/T/ZT) | 0～0.1、0.16,、0.25,、0.4、0.6,、1,、1.6、 2.5,、4,、6、10,、16,、25、40,、60,、100… -0.1～0、0.06,、0.15,、0.3,、 0.5、0.9,、1.5,、2.4 | 1.6 1.0 |
注：1.括號內型號表示可選，可參照型號表示圖
2.量程除MPa還可選psi,、bar,、mmHg......
三、主要技術參數：
公稱直徑：40,、60,、100、150,、200和250mm
精度等級：40,、60mm ±2.5%（zui高±1.6%），100,、150,、200和250mm ±1.6%（zui高±1.0%）
測量范圍：40、60mm -0.1MPa～0…2.4MPa和0～0.1…60MPa
100和150mm -0.1MPa～0…2.4MPa和0～0.1…100MPa
200和250mm 0～0.1…60MPa
工作壓力：靜壓負荷 滿量程的75%,，過壓極限 滿量程的130%
工作溫度：環境溫度 -25～70℃(外殼內充液),，-40～70℃(外殼內不充液)
介質溫度 zui高100℃
溫度影響：使用溫度偏離20±5℃時，誤差≤0.4%/10℃
灌充液：無填充（填充硅油可選）
測壓元件：316L不銹鋼（＜10MPa,， C形彈簧管,；≥10MPa，螺旋式彈簧管）,。
防護等級：IP65
傳動機芯：304SS不銹鋼
外 殼：304SS不銹鋼,，帶有安全隔爆層和安全卸壓后蓋
表玻璃：雙層安全防爆玻璃
表 盤：鋁制白色表面，黑色刻度字
指 針：鋁制,，黑色
接 頭：材質,，304SS或316L螺紋，40,、60mm M14×1.5,，100、150,、200和250mm M20×1.5其他標準可選,。
導壓系統及外殼等材質
名稱 | 材 質 | |
YTF-40H、60H | YTF-100H,、150H | |
接頭 | OCr18Ni9(304) | 304,、OCr17Ni12Mo2(316L) |
彈簧管 | OCr18Ni9Ti(321) | OCr17Ni12Mo2(316L) |
外殼 | OCr18Ni9(304) | |
四、外型尺寸
幾何尺寸mm
表型 a b b1 b2 D1 D2 e f G h SW |
40 8 25 25 45 46 40 7.5 - M10*1.0 38 11 |
60 9 31 31 58 68 61 6 - M14*1.5 58 14 |
100 17 50 49 97 101 99 17 30 M20*1.5 90 22 |
150 17 50 50 97 151 149 17 30 M20*1.5 116 22 |
五、訂貨需知
型號/耐震/表盤直徑/材質/安裝方式/壓力范圍/接頭螺紋
樣板表示
YTF - 100 H ZT /0～16MPa/ M20×1.5
YTF -----型號
100 -----表盤直徑
H -----材質
ZT -----安裝方式
0～16MPa ----- 壓力范圍
M20×1.5 ----- 接頭螺紋
文字表述
全不銹鋼軸向前帶邊壓力表,，測量范圍0-25MPa
螺紋標準為M20×1.5
售后承諾：
承諾一：
1,、我公司所售產品在十二個月以內出現質量問題的，負責免費維修或調換,。
2,、質保期內如我公司產品出現任何質量問題，我公司負責免費維修或更換,。
3,、質保期內如用戶使用不當，造成產品損壞,，我公司負責維修,，收取損壞部件成本費。
4,、質保期后產品出現質量問題,，我公司負責維修，收取損壞部件成本費,。
5.如用戶需我公司現場服務,，對省內用戶我公司服務人員12小時內到達現場，省外用戶48小時內到達現場,。
承諾二：
1.快速反應：承諾以zui快的時間給予您詳細的報價說明及產品資料;承諾以zui短的時間為你量身定制你要求的產品
2.優質的產品和價格：我公司通過廠家采購,，大定量采購各種原材料等措施使降低了公司的成本，且保證產品優質且價廉,，并切實將我公司的規模效應所獲得的優勢直接優惠于客戶
3.貼心的服務：我公司所出售產品均享受部分有償服務,。量大或者*合作客戶更可成為我公司VIP客戶，享受更加實惠的價格和貴賓般的服務,。
4.我公司的口號“因為專注,，所以專業”，我公司將一如既往的傾盡公司全體員工的心血為您生產優質的產品,。歡迎新老客戶來電垂詢。
承諾三：
5臺以上可以按批發價銷售
