E+H 在線氣體拉曼光譜分析儀Optograf,，如氣化爐出口合成氣分析

一、基于印度科學家C.V. Raman（拉曼）所發現的拉曼散射效應,，E+H子公司凱撒光學系統有限公司（KOSI）開發的*款在線拉曼光譜分析儀Optograf,，適用于煤化工和天然氣化工行業合成氣及相關氣體全組分分析。在眾多此類應用中,，Optograf生成的光譜可以進行類似色譜分析,，*優于或替代傳統的在線自動色譜儀，因此被稱之為“光學”色譜,。在煙臺萬華,、中海油惠州、神華內蒙的煤化工項目上都有應用,。
二,、E+H 在線氣體拉曼光譜分析儀Optograf特點：
　　1、在工藝管道上原位安裝（不需要預處理系統,、分析小屋）
　　2,、多流路同時測量，zui多可替代4臺色譜
　　3,、實時測量（傳統色譜至少需要5分鐘）
　　4,、工況下測量 （不需要降溫、降壓）,，適用于高水含量工況
　　5,、運營成本低（不需要載氣、標氣）
　　6,、不需要定期標定
三,、在線氣體拉曼光譜分析儀Optograf應用于合成氣全組分分析
　　1、煤制天然氣,、煤制甲醇,、煤制油、煤制乙二醇
　　2,、合成氨,、HyCO、制氫
四,、在線氣體拉曼光譜分析儀Optograf系統配置

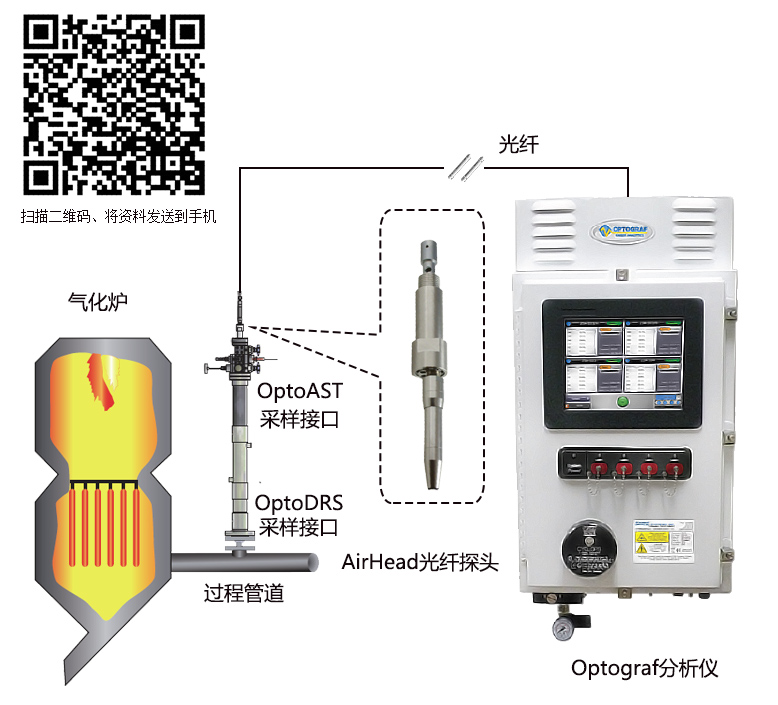

　　模塊化設計,，整個系統就兩部分構成：測量探頭和主機。

五、在線氣體拉曼光譜分析儀Optograf參數
　　1,、測量原理:  基于激光技術的氣相拉曼(Raman)光譜
　　2,、過程接口：OptoDRSTM和OptoASTTM單元，帶內置AirHeadTM安裝支架
　　3,、輸入功率: < max. 300 W (啟動),；運行時：200 W
　　4、輸入電壓：100...240 VAC,，50...60 Hz - 標準
　　5、通訊：串口：RS485,，Modbus TCP/IP
　　6,、精度：1% of full scale
　　7、重復性：±0.5% of full scale
　　8,、用戶界面：彩色液晶(LCD)觸摸顯示屏
　　9,、外殼類型：噴涂鋼或可選316不銹鋼，NEMA4 (或IP65)
　　10,、外形尺寸：18.0“ w x 32.85” h x 10.00“ d (45.72 cm w x 83.44 cm h x 25.4 cm d)
　　11,、重量：約135 lbs (61.235 kg)
　　12、探頭數量：max. 4 (每個探頭都帶激光,，允許同時運行)
　　13,、防爆等級：CSA：1CI.1 Div 2 Gr. B C D T4
六、Optograf更多產品資料下載（百度云盤）：
