LWGY系列乙二醇液體渦輪流量計是由渦輪流量傳感器與顯示儀表組成,，是金湖英普瑞儀表公司采用*進技術生產制造的,，是液體計量的流量計之一。流量計具有結構簡單,、精確度高,、安裝維修使用方便等特點。該產品廣泛用于石油,、化工,、冶金、供水,、造紙,、環保、食品等領域,，適用于測量封閉管道中與不銹鋼1Cr18Ni9Ti,、2Cr13及剛玉Al2O3,、硬質合金不起腐蝕作用，且無纖維,、顆粒等雜質的液體。若與具有特殊功能的顯示儀表配套使用,，可以進行自動定量控制,、超量報警等用途。

LWGY系列乙二醇液體渦輪流量計特點：

1．傳感器為硬質合金軸承止推式,，不僅保證精度,，并且提高耐磨性能。

2．結構簡單,、牢固以及拆裝方便,。

3．測量范圍寬，下限流速低,。

4．壓力損失小,，重復性好，精確度高,。

5．具有較高的抗電磁干擾和抗振動能力,。

LWGY系列工作原理：

流體流經傳感器殼體，由于葉輪的葉片與流向有一定的角度,，流體的沖力使葉片具有轉動力矩,，克服摩擦力矩和流體阻力之后葉片旋轉，在力矩平衡后轉速穩定,，在一定的條件下,，轉速與流速成正比，由于葉片有導磁性,，它處于信號檢測器（由*磁鋼和線圈組成）的磁場中,，旋轉的葉片切割磁力線，周期性的改變著線圈的磁通量,，從而使線圈兩端感應出電

脈沖信號,，此信號經過放大器的放大整形，形成有一定幅度的連續的矩形脈沖波,，可遠傳至顯示儀表,，顯示出流體的瞬時流量和累計量。在一定的流量范圍內,，脈沖頻率f與流經傳感器的流體的瞬時流量Q成正比,，流量方程為：Q=3600×f/k;

式中：

f——脈沖頻率[Hz]；

k——傳感器的儀表系數[1/m3],，由校驗單給出,。若以[1/L]為單位

Q——流體的瞬時流量（工作狀態下）[m3/h],；

3600——換算系數。

  每臺傳感器的儀表系數由制造廠填寫在檢定證書中,，k值設入配套的顯示儀表中,，便可顯示出瞬時流量和累積總量。

產品主要技術性能：

1.公稱通徑：（4～200）mm基本參數見表一,；

2.介質溫度：（-20～80）℃,、（-20～120）℃；

3.環境溫度：（-20～55）℃,；

4.準 確 度：±0.2%,、±0.5%、±1％,；

5.檢出器信號傳輸線制：三線制電壓脈沖（三芯屏蔽電纜）,；

6.供電電源：電壓：12V±0.144V, 電流：≤10mA；

7.輸出電壓幅值：高電平≥8V,，低電平≤0.8V,；

8.傳輸距離：傳感器至顯示儀表的距離可達250米；

9.現場顯示型供電電源：3V（鋰電池供電,，可連續使用3年）,；

10.顯示方式：現場液晶顯示瞬時流量和累計流量；

11.現場顯示帶信號輸出供電電源：24V,；4～20mA兩線制電流輸出,，遠傳距離500米。

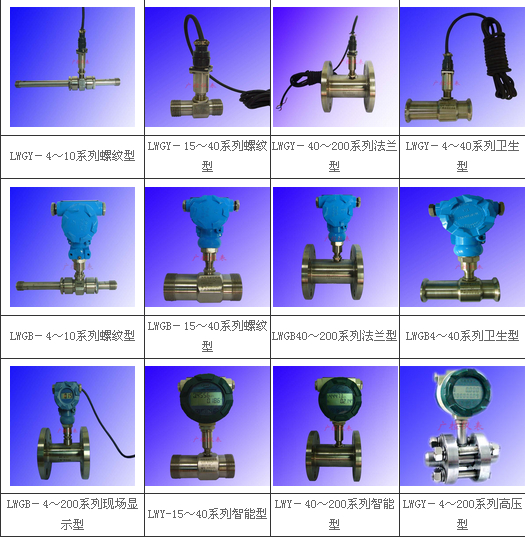

LWGY系列選型表： 表一

LWGY系列現場安裝和使用

◆ 使用時，應保持被測液體清潔,，不含纖維和顆粒等雜質,。

◆ 傳感器在開始使用時，應先將傳感器內緩慢的充滿液體,，然后再開啟出口閥門（閥門應安裝在流量計后端）,，嚴禁傳感器處于無液體狀態時受到高速流體的沖擊。

◆ 傳感器的維護周期一般為半年,。檢修清洗時，請注意勿損傷測量腔內的零件,，特別是葉輪,。裝配時請看好導向件及葉輪的位置關系。

◆傳感器不用時,，應清洗內部液體,，吹干后且在傳感器兩端加上防護套，防止塵垢進入,，然后置于干燥處保存,。（此項非常重要）

◆ 配用的過濾器應定期清洗，不用時應清洗內部的液體,，同傳感器一樣,，加防塵套，置于干燥處保存,。

◆ 傳感器的傳輸電纜可架空或埋地敷設（埋地時應套上鐵管,。）

◆ 在傳感器安裝前，先與顯示儀表或示波器接好連線,，通電源,，用口吹或手撥葉輪，使其快速旋轉觀察有無顯示,，當有顯示時再安裝傳感器,。若無顯示，應檢查有關各部分,，排除故障,。
