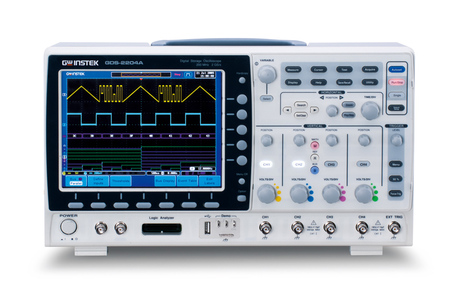

GDS-2000A系列數字存儲示波器體現了一種高價值的設計構思,，包括2GSa/s采樣率,、2M記錄長度、2/4輸入通道,、超大彩色LCD顯示屏以及VPO (Visual Persistence Oscilloscope)技術,，80,000wfms/s的更新率可以快速完成波形捕獲和處理。 GDS-2000A系列示波器具有300MHz,、200MHz,、100MHz和70MHz四種帶寬，2和4組輸入通道,，整個系列涵蓋8種機型,。2M記錄長度不僅支持長時間的波形存儲，也對后期分析提供了充足的數據支持,。兩個選配搜索引擎,，DS2-RSH和DS2-SGM，用于在記錄長度中搜索感興趣的波形,。DS2-SRH定義了搜索的波形類型,，DS2-GSM則將整個記錄長度分成若干段，僅通過瀏覽包含目標波形的段落,，達到提高波形搜索速度的目的,。 | 規格 | | | GDS-2072A | GDS-2074A | GDS-2102A | GDS-2104A | GDS-2202A | GDS-2204A | GDS-2302A | GDS-2304A | | 垂直系統 | 通道 | 2 | 4 | 2 | 4 | 2 | 4 | 2 | 4 | | 帶寬 | DC~70MHz | DC~100MHz | DC~200MHz | DC~300MHz | | (-3dB) | (-3dB) | (-3dB) | (-3dB) | | 上升時間 | 5ns | 3.5ns | 1.75ns | 1.17ns | | 帶寬限制 | 20MHz | 20MHz | 20M/100MHz | 20M/100M/200MHz | | (-3dB) | | 垂直分辨率 | 8 bit@1MΩ: 1mV~10V | | 輸入耦合 | AC, DC, GND | | 輸入阻抗 | 1MΩ// 16pF | | 精確度 | 當2mV/div 或更大檔位時 ,精確度為±(3% X |讀值| + 0.1div + 1mV) | | | 當1mV/div 時 ,精確度為±(5% X |讀值| + 0.1div + 1mV) | | (量測方式是以平均16次以上的模式并將水平位置設為零) | | 極性 | 正向 &反向 | | zui大輸入電壓 | 300V (DC+AC Peak), CAT I | | 偏移范圍 | 1mV/div ~ 20mV/div : ±0.5V | | 50mV/div ~ 200mV/div : ±5V | | 500mV/div ~ 5V/div : ±50V | | 10V/div : ±500V | | 波形信號處理 | +, -, ×, ÷, FFT, FFTrms ,微分 ,積分 ,開根號 | | FFT:Spectral magnitude. Set FFT Vertical Scale to Linear RMS or dBV RMS, and FFT Window to Rectangular, Hamming, Hanning, or Blackman-Harris. | | 觸發系統 | 來源 | CH1 ,CH2, CH3*, CH4*, Line, EXT, D0-D15** | | *四通道機型 ** DS2-8LA 或DS2-16LA 選配提供 | | 觸發模式 | Auto (supports Roll Mode for 100 ms/div and slower), Normal, Single | | 觸發類型 | Edge, Pulse Width, Video, Pulse Runt, Rise & Fall, Alternate, Event-Delay(1~65535 events), Time-Delay(10nS~10S), Logic*, Bus* | | *需有 DS2-8LA 或DS2-16LA 選配 | | 觸發延遲時間 | 10ns ~ 10s | | 耦合選項 | AC,DC,LF rej. ,HF rej. ,Noise rej. | | 靈敏度 | DC ~ 100MHz Approx. 1div or 1.0mV | | 100MHz ~ 200MHz Approx. 1.5div or 15mV | | 200MHz ~ 300MHz Approx. 2div or 20mV | | 外部觸發 | 范圍 | ±15V | | 靈敏度 | DC ~ 100MHz Approx. 100mV | | 100MHz ~ 200MHz Approx. 150mV | | 200MHz ~ 300MHz Approx. 150mV | | 輸入阻抗 | 1MΩ±3%// 16pF | | 水平系統 | 范圍 | 1ns/div ~ 100s/div (1-2-5 increments) | | ROLL: 100ms/div ~ 100s/div | | 前置觸發 | zui大10 div | | 后置觸發 | zui大1000 div | | 精確度 | 在任何 ≥ 1 ms 的間格中為±20 ppm | | 實時取樣率 | 1CH: zui大2GSa/s; 2CH: zui大1GSa/s | | 等效取樣率 | zui大100GSa/s | | 記錄長度 | 1CH: zui大2Mpts; 2CH: zui大1Mpts | | 獲取模式 | 一般, 平均, 峰值檢測, 單次 | | 峰值偵測 | 2nS (typical) | | 平均模式 | 可選 ,從2 to 256 | | X-Y 模式 | X 軸輸入 | 通道 1;通道 3* *four channel models only | | Y 軸輸入 | 通道 2; 通道4* *four channel models only | | 相位移 | 100kHz 時±3° | | 光標量測系統 | 游標 | Amplitude, Time, Gating available | | 自動量測 | 36 組: Pk-Pk, Max, Min, Amplitude, High, Low, Mean, Cycle Mean, RMS, Cycle RMS, Area, Cycle Area, ROVShoot, FOVShoot, RPREShoot, FPREShoot, Frequency, Period, RiseTime, FallTime, +Width, -Width, Duty Cycle, +Pulses, -Pulses, +Edges, -Edges, FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF, Phase | | 自動計數 | 6 位計數器,范圍由2Hz至額定帶寬 | | 控制面板功能 | 自動設定 | 單一按鍵自動設定所有信道的垂直、水平及觸發系統 | | 儲存設定 | 20組 | | 儲存波形 | 24組 | | 顯示系統 | 顯示器 | 8" TFT LCD SVGA 彩色顯示 | | 顯示器分辨率 | 800 水平 × 600 垂直 (SVGA) | | 插補點方式 | Sin(x)/x 及等效取樣 | | 波形顯示方式 | 點, 向量, 可調累積 (16ms~10s), 無限累積 | | 波形更新率 | zui快每秒 80,000次波形更新 | | 顯示網格線 | 8 x 10 格 | | 界面 | RS232C | DB-9 接口 X1 | | USB Port | USB 2.0 高速 host 接口 X2, USB 高速 2.0 device 接口 X1 (背面的2個USB會是共享的, 當用host 時, device不能用, 反之亦然) | | 以太網絡 | RJ-45 接口, 10/100Mbps with HP Auto-MDIX (選配) | | Go-NoGo BNC | zui大5V /10mA TTL 開集極輸出 | | SVGA 影像輸出 | SVGA 影像輸出 (選配) | | GPIB | GPIB 模塊 (選配) | | Kensington 安全鎖 | 背面安全插槽連接至標準 Kensington安全鎖 | | 邏輯分析儀 | 取樣率 | 500MSa/s | | (選配) | 帶寬 | 200MHz | | 紀錄長度 | zui大每通道2M | | 輸入通道 | 16 通道(D15 - D0) 或 8 通道(D7~D0) | | 觸發類型 | Edge, Pattern, Pulse Width, Serial bus (I2C, SPI, UART) | | 臨界值選擇 | TTL, CMOS, ECL, PECL, User Defined | | 臨界值精確度 | ±100mV | | zui大臨界值范圍 | ±10V | | zui大輸入電壓 | ±40 V | | 垂直分辨率 | 1 bit | | 電源 | 線性電壓范圍 | 交流 100V~240V ,48Hz~63Hz 自動選取 | | 其他功能 | 多國語言 | 提供 | | 聯機幫助 | 提供 | | 時鐘 | 時間和日期,，提供儲存數據的時間與日期 | | 尺寸及重量 | 380mmX220mmX145mm 4.2kg |
|
